Descripción

Los Acopladores Total Ground están diseñados para cubrir las necesidades del mercado eléctrico y de telecomunicaciones, siendo un elemento básico en la infraestructura de cualquier edificio moderno.

Su función principal es dirigir descargas de corriente hacia el camino de menor impedancia, facilitando la protección de equipos y personas al separar aplicaciones secundarias de tierra física conectadas a un solo electrodo de disipación a tierra.

Funciona bajo el principio de impedancias en paralelo, donde la impedancia total del sistema es menor que la menor de las impedancias individuales.

Características Técnicas

• Capacidad Máxima: 1500 Amperes
• Dimensiones: 200 x 300 x 120 mm (Ancho x Alto x Profundidad)
• Calibre de Gabinete: 18
• Tipo de Conexión (Estandar): 1/2′
• Tipo de Tuerca: 1/2′
• Peso: 4.914 Kg
• Material: Acero al carbón ASTM-A653 (Platina) y ASTM-A1011 SAE 1008 (Gabinete)
• Tornillería: Acero inoxidable con rosca estándar para conectores de ojillo

Condiciones de Uso

• Uso: Instalaciones eléctricas en general, tanto en interiores como en exteriores
• Garantía: 20 años (válida cuando se instalan todos los componentes del kit del sistema Total Ground)

Instalación

• Se fijan en cualquier tipo de muro
• Listos para instalarse, evitan ensamble en campo
• Barrenado en sitio no necesario

Compatibilidad

• Conexión compatible con estándares mecánicos y de compresión más comunes
• Diseñado para sistemas de puesta a tierra de baja y media tensión

Certificaciones

• Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones

Contenido del Paquete

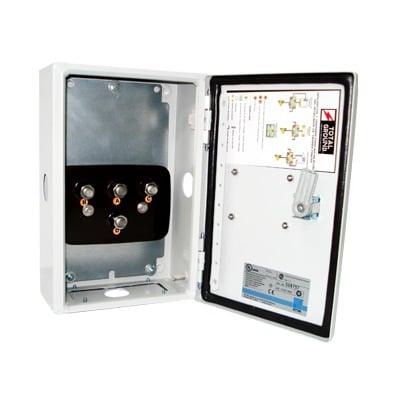

• 1 Acoplador de impedancias TGC01
• Tornillería de acero inoxidable para conexión

Referencia de Modelos

Este acoplador forma parte de una familia de productos con diferentes capacidades:

• TGC01 – 1500 Amp
• TGC02 – 2500 Amp
• TGC04 – 4500 Amp
• TGC05 – 6000 Amp
• TGC06 – 12000 Amp

Notas Adicionales

• Las imágenes son exclusivamente de carácter ilustrativo y están sujetas a modificaciones.
• La información incluida en los dibujos pertenece exclusivamente a Grupo Enertec. Queda prohibida la reproducción total o parcial sin autorización.
