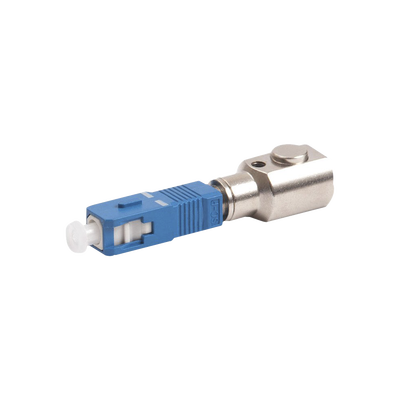

Conecte temporalmente instrumentos de prueba como OTDR, Medidor de Potencia y VFL a la fibra sin necesidad de fusionarla o conectorizarla.
Características
- Proporciona un método rápido para conectar temporalmente una fibra bajo prueba a un instrumento de prueba.
- Mida la longitud de la fibra en un carrete con un OTDR sin tener que conectorizar o fusionar el carrete de fibra
- Mida la potencia óptica presente en una fibra sin conector
- Conecte temporalmente un VFL a una fibra para que el técnico pueda inyectar luz visible en una fibra que no tiene conector
- Acepta fibra de hasta 250 micras
- Tipo de conector: SC/PC
- Compatible con fibra multimodo y monomodo
Instrucciones
- Pele la cubierta de la fibra para acceder al recubrimiento de 900 micras. Retire 50 mm (2 ‘) del revestimiento acrílico (250 micras).
- Limpie la fibra con alcohol isopropílico al 99%.
- Corte la fibra a una longitud de 20 mm.
- Presione el émbolo del BFA-1 e inserte el extremo de la fibra cortada asegurándose de que el extremo de la fibra llega hasta la férula.
- Suelte el émbolo para asegurar la fibra.
Notas
- Es altamente recomendado utilizar un acoplador SC-SC y un jumper/patch cord de fibra de 1 metro para realizar la conexión al OTDR/Medidor de Potencia/VFL
- No conectar directamente el adaptador BFA-1 al instrumento de medición
Especificaciones Técnicas
- Conecta instrumentos a fibra sin fusionar o conectorizar
- Acepta fibra de hasta 250 micras
- Compatible con fibras multimodo y monomodo
- Conector tipo SC/PC incluido
- Inyección de luz visible con VFL sin conector
- Mide potencia óptica sin conectorización previa
