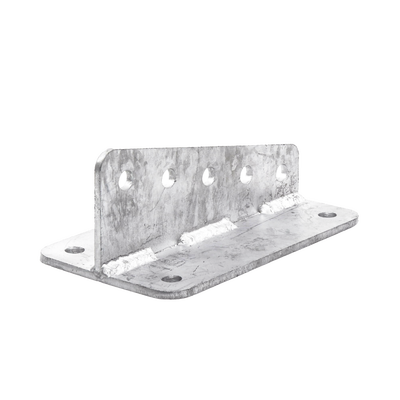

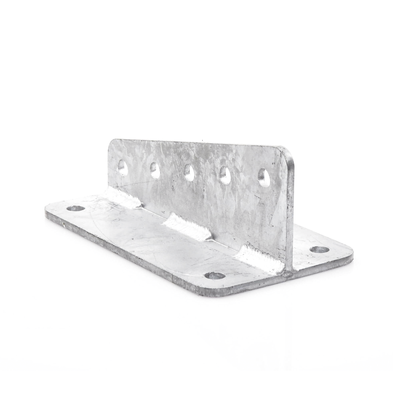

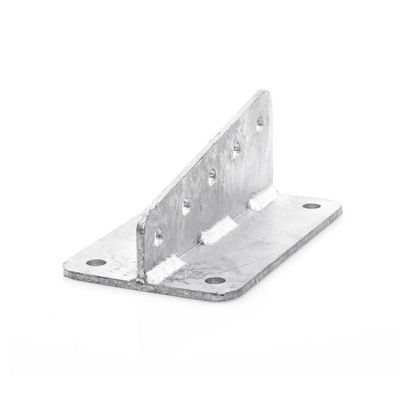

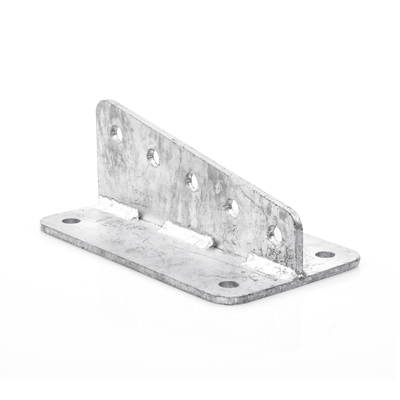

Características Generales
- Modelo: SLMANG
- Uso: Fijación de mástiles livianos tipo SLM
- Aplicación: Instalación de equipo de elevación en loza
- Acabado: Galvanizado por inmersión en caliente
- Peso: 0.85 kg
- Normas: ISO 9000
Especificaciones Técnicas
- Tipo de Ancla: Placa con 5 perforaciones
- Puntos de Fijación: 4 puntos
- Material: Acero ASTM-36
- Soldadura: Tipo GMAW, AWS E7018
- Tornillería: Grado máquina e inoxidable
- Tolerancias: ±5 cm o indicadas
Dimensiones
- Ancho Total: 250 mm
- Altura: 108 mm
- Espesor: 25 mm
- Diámetro de Perforaciones: 9/16′
- Distribución de Perforaciones: 6 – 2′ @ 4′
- Distancia entre Centros: 152 x 152 mm
Kit de Mástil
Instalación de Mástil
Notas Técnicas
- Todas las medidas están en centímetros, excepto donde se indique
- Tolerancias generales ±5 cm o indicadas
- Todo el material es de acero ASTM-36
- Toda la soldadura es del tipo AWS E7018
- La tornillería es grado máquina y/o inoxidable
Especificaciones Técnicas
- Ancla de placa con 5 perforaciones
- 4 puntos de fijación para mástiles livianos
- Galvanizado por inmersión en caliente
- Material acero ASTM-36 de alta resistencia
- Soldadura GMAW con electrodo AWS E7018
- Tornillería grado máquina e inoxidable
