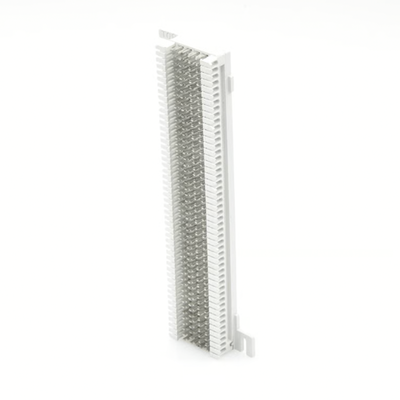

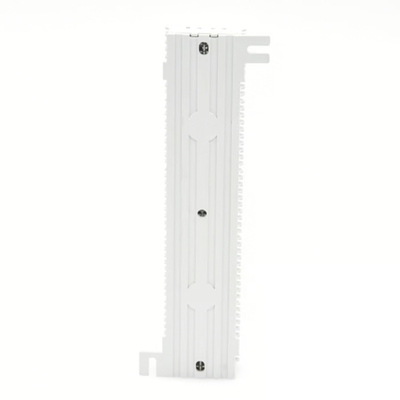

El bloque de conexión S66 es una solución aprobada para cableado de red en categoría 5e. Sus características técnicas lo convierten en una opción ideal para soportar tecnologías actuales con alto ancho de banda, como voz sobre IP (VoIP) y Gigabit Ethernet.
Este bloque S66 M1-50 es totalmente compatible con todos los accesorios estándar de la industria e incluye una amplia gama de accesorios de montaje disponibles que permiten su instalación en casi cualquier entorno.
Aplicaciones
- Soporta todas las aplicaciones en Cat5e, incluyendo VoIP y Ethernet Gigabit
- Diseñado para cumplir con ANSI/TIA/EIA-568-C.1 y ISO/IEC 11801:2002
- Mantenimiento de trenzado dentro de 13mm (0.5′) en el punto de terminación
Diseño y Montaje
- Fanning strips para gestión de cableado horizontal y cables de cross-connect
- Diseño con espaciado entre pares según estándar Cat5e (0.19′)
- Compatibilidad con soportes de montaje S89B y S89D
- Espacio para gestión de cables detrás de cada bloque
Accesorios Compatibles
- Soportes de montaje: S89B (1 conector 25 pares por lado), S89D (2 conectores 25 pares por lado)
- Cubiertas protectoras: MC4LH-(X) con opciones de color (2=blanco, 3=rojo, 4=gris, 5=amarillo, 6=azul, 7=verde, 8=violeta, 9=naranja)
- Cubierta transparente: MC4
- Clips de puenteo: SA1-(XXXX) y SA1-SS-(XXXX) en cantidades de 100 o 1000 unidades
Nota: Para mantener el rendimiento Cat5e, se recomienda insertar ambos conductores de cada par a través de la misma ranura en la fanning strip y luego dividirlos a los clips individuales para terminación. El cable de cross-connect debe ser Cat5e para mantener el rendimiento.
Especificaciones Técnicas
- Solución aprobada para cableado de red en Cat5e
- Ideal para VoIP y Ethernet Gigabit 1000Base-T
- Compatibilidad con accesorios estándar de la industria
- Rango de calibre: 22-26 AWG (0.81-0.41mm)
- Termoplástico de alto impacto, resistente al fuego
- Capacidad de 50 pares con 500 posiciones
