Características principales
- Cumple normas ISO 9000 para calidad excepcional

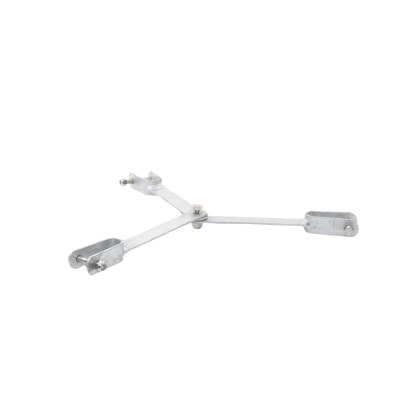

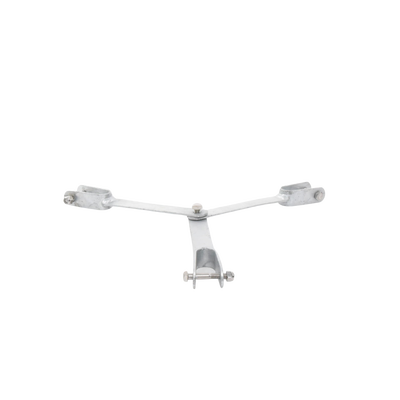

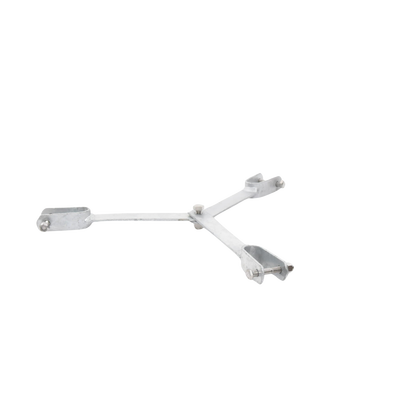

- Brida tipo delta con punto de apoyo central
- Distribución uniforme de tensión en cables retenidos
- Galvanizado por inmersión en caliente para resistencia
- Incluye tornillería grado 5 y tuerca de seguridad
Aplicación
- Diseñada para Torres de sección STZ30G
- Para instalaciones con retenidas
- Sistema de distribución de tensión para cables de retenida
- Evita deformación de estructura por colocación inadecuada de retenidas
Notas de instalación
- Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
- Las anclas de piso pueden ser sustituidas por anclas de muro SAP01 o SAP01G según la aplicación
- La instalación debe ser realizada solo por personal calificado
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
Dimensiones de instalación
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) | h4 (m) | h5 (m) |
|---|---|---|---|---|---|---|---|
| 3 | 2.1 | – | 2.5 | – | – | – | – |
| 6 | 4.2 | – | 5.4 | 2.7 | – | – | – |
| 9 | 6.3 | – | 8.1 | 4.0 | – | – | – |
| 12 | 8.4 | – | 11.0 | 6.0 | – | – | – |
| 15 | 10.5 | – | 14.0 | 9.0 | 4.5 | – | – |
| 18 | 12.6 | – | 17.0 | 11.0 | 5.6 | – | – |
| 21 | 14.7 | – | 19.5 | 13.0 | 6.5 | – | – |
| 24 | 16.8 | – | 23.0 | 17.5 | 12.0 | 6.0 | – |
| 27 | 19.0 | – | 26.0 | 19.5 | 13.0 | 6.5 | – |
| 30 | 21.0 | – | 28.5 | 22.5 | 17.0 | 11.5 | 6.0 |
Notas adicionales
- Las distancias son solo recomendaciones de instalación
- Para cálculo de retenida extra en torres con estabilizador, este sustituye a la brida ubicada a 3/4 de altura de la torre o la más cercana a esta altura
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
- Se recomienda instalar luces de obstrucción en todo momento
Especificaciones Técnicas
- Cumple normas ISO 9000 para calidad excepcional
- Brida tipo delta con punto de apoyo central
- Distribución uniforme de tensión en cables retenidos
- Galvanizado por inmersión en caliente para resistencia
- Incluye tornillería grado 5 y tuerca de seguridad
- Diseñada para torres sección STZ30G con retenidas
