Descripción General

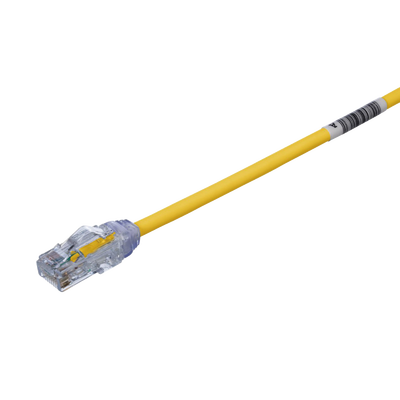

Los cables de parcheo de diámetro reducido Categoría 6A / Clase EA, UTP, están construidos con cable de cobre sólido de par trenzado 28 AWG (de doble clasificación CM/LSZH) con conectores modulares RJ45 de alto rendimiento. Los cables de conexión ofrecen flexibilidad de diseño con múltiples longitudes y colores.
Características Principales:
- Cable UTP sólido 28 AWG, doble clasificación CM/LSZH
- Rendimiento categoría 6A hasta 500 MHz
- Diámetro nominal reducido de sólo 4.7 mm
- Contactos con 50 micras de oro, alto rendimiento
- Compatibilidad PoE IEEE 802.3af/802.3at/802.3bt
Especificaciones Técnicas
- Categoría: 6A / Clase EA
- Estándares: ANSI/TIA-568.2-D Categoría 6A, ISO 11801 Clase EA
- Frecuencia Máxima: 500 MHz
- Diámetro Nominal: 4.7 mm (0.185 in)
- Material: Cobre sólido 28 AWG
- Clasificación de Flama: CM/LSZH
- Temperatura de Operación: 14°F a 167°F (-10°C a 75°C)
- Temperatura de Almacenamiento: -40°F a 158°F (-40°C a 70°C)
- Pruebas: 100% probado para mapeo de cables, NEXT y pérdida de retorno
- Ciclos de Acoplamiento: 2500 ciclos
Cumplimiento y Certificaciones
- FCC y ANSI: ANSI/TIA-1096-A (anteriormente FCC Parte 68)
- IEC: IEC 60603-7
- PoE: IEEE 802.3af/802.3at (48 cables en un mazo) y 802.3bt tipo 3 y tipo 4 (24 cables en un mazo)
- Seguridad: cULus Listed; UL 1863 y CAN/CSA-C22.2 (UL File E129886)
- RoHS: Cumple con RoHS
- Construcción: Plug housing UL94V-0
- Contactos: Fosforo-bronce chapado en oro (50 microinches)
Beneficios del Diseño
- Diseño de cable de diámetro reducido y flexible con radio de curvatura ajustado para una mejor gestión de rutas de cableado en aplicaciones de alta densidad
- Permite doble cantidad de cables a través de gestores de cableado comparado con cables tradicionales de Categoría 6A
- Facilita el flujo de aire y enfriamiento, resultando en menores costos operativos
- Gestor de par integrado optimiza el rendimiento y la consistencia reduciendo el deshilachado en el conector
- Lengüeta antienredos patentada previene enganches y proporciona liberación fácil
- Etiqueta de identificación para nivel de rendimiento, longitud y número de control de calidad
- Construcción robusta con contactos chapados en oro de 50 microinches
Aplicaciones
- 10GBASE-T Ethernet
- Virtualización de servidores en centros de datos
- Agregación de backbone
- Procesamiento paralelo y cómputo de alta velocidad
- Consolidación de I/O en centros de datos
Opciones de Longitud y Color
- Longitudes disponibles: 6 pulgadas (15.2cm), 8 pulgadas (20.3cm), 0.2m, y otras longitudes en pies y metros
- Colores disponibles: Blanco (estándar), Negro (BL), Azul (BU), Rojo (RD), Amarillo (YL), Verde (GR), Naranja (OR), Gris (GY), Violeta (VL)
- Ejemplo: Para un cable de 15 pies color azul, el número de parte es UTP28X15BU
Opciones de Empaque
- Empaque de 25 piezas: Partes en pies (UTP28SP*^-Q) y metros (UTP28SP*M^-Q)
- Empaque de 48 piezas: 6 pulgadas (UTP28SP6IN^-48), 8 pulgadas (UTP28SP8IN^-48)
Especificaciones Técnicas
- Cable UTP sólido 28 AWG, doble clasificación CM/LSZH
- Rendimiento categoría 6A hasta 500 MHz
- Diámetro reducido de 4.7 mm para alta densidad
- Contactos con 50 micropulgadas de oro
- Compatibilidad con PoE IEEE 802.3 af/at/bt
- Diseño antienredos y etiqueta identificación
