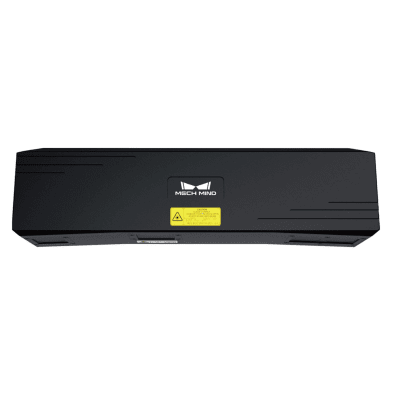

La cámara industrial 3D Mech-Eye DEEP-GL es un dispositivo de visión avanzada diseñado para aplicaciones de metrología e inspección industrial. Utiliza tecnología láser de clase 2 (638 nm) para generar mapas de profundidad de alta precisión con resolución de 2048 × 1536 píxeles. Con un rango de trabajo de 1200-3500 mm y certificación IP65, ofrece rendimiento confiable en entornos industriales exigentes.
Características Principales
- Tecnología láser rojo de 638 nm con potencia máxima de 2.46 mW (Clase 2)
- Resolución de mapa de profundidad de 2048 × 1536 (ajustable a 1024 × 768)
- Resolución de imagen RGB de 2000 × 1500 píxeles
- Campo de visión variable: 1200 × 1000 mm @ 1.2 m hasta 3500 × 2800 mm @ 3.5 m
- Precisión de medición VDI/VDE: 3.0 mm @ 3.0 m
- Repetibilidad Point Z-value: 1.0 mm @ 3.0 m (1σ)
- Tiempo de captura típico: 0.5-0.9 segundos
- Comunicación Gigabit Ethernet
- Protección IP65 contra polvo y agua
Detalles Técnicos
Especificaciones
- Modelo: DEEP-GL
- Distancia de trabajo: 1200-3500 mm (recomendada: 1800-3200 mm)
- Distancia focal del objeto: 2500 mm
- Línea base: 300 mm
- Temperatura operación: -10°C a 45°C
- Humedad operación: 0-85% RH no condensante
- Temperatura almacenamiento: -20°C a 60°C
- Peso: 2.4 kg
- Dimensiones: 366 × 77 × 92 mm
- Consumo energético: Idle 22W, Average 30W, Peak 60W
- Alimentación: 24 VDC, 3.75 A
Interfaces y Conectividad
- Interfaz de comunicación: Gigabit Ethernet
- Protocolos compatibles: Estándares industriales
- Software: Mech-Eye Viewer para configuración y control
- Modos de adquisición: Fast y Accurate fringe coding
- Procesamiento de nube de puntos: Outlier Removal, Noise Removal, Surface Smoothing
- Montaje: 4 x M5-6H, 2 x Ø9, 2 x Ø6 H7
- Tolerancia planitud superficie montaje: ± 0.05 mm
Aplicaciones y Casos de Uso
Metrología Industrial
Medición precisa de dimensiones y verificación de tolerancias en piezas manufactureras
Control de Calidad
Inspección automatizada de defectos y verificación de ensamblajes en líneas de producción
Guíado de Robots
Posicionamiento preciso para aplicaciones de pick-and-place y ensamblaje robótico
