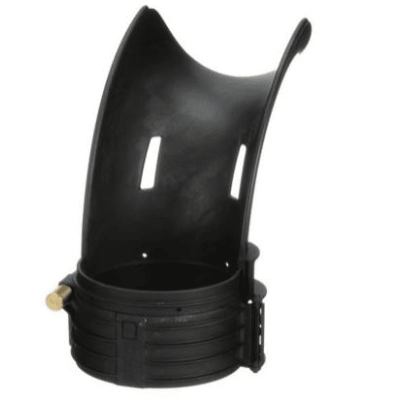

Características Principales
- Color: Negro
- Material: Nylon 6.6 con relleno de vidrio
- Longitud total: 213.4 mm
- Anchura total: 144.8 mm
Características Técnicas
- Control completo del radio de curvatura
- Evita puntos de pellizco que podrían dañar el cable
- Ranuras para amarres de instalación
- Cumple con especificaciones de retardante de llama UL94V-0
- Solución modular para diversas configuraciones de instalación
Aplicaciones
- Control de radio de curvatura en transferencia de cables desde bandeja portacables
- Instalación en barra transversal o larguero de bandeja portacables
- Gestión de cables sin tensión excesiva
- Doble control de radio de curvatura vertical
Instrucciones de Instalación
- Para control vertical del radio de curvatura en barra transversal o larguero, montar la base de cascada con tres amarres negros Panduit PLT series (incluidos).
- Para montaje en larguero se utilizan ambas ventanas para amarres. Para barra transversal ancha solo se usa una ventana.
- Para control horizontal, deslizar las pestañas de sujeción del ala de cascada en las ranuras de la base.
- Para control vertical en ambos lados de la barra transversal, montar el doble cascada con amarres PLT series.
- Utilizar las ranuras Tak-Ty® en la base y doble cascada para asegurar los cables con amarres de 3/4′.
Información de Pedido
CMW-KIT – Kit de cascada para control de radio de curvatura. Incluye CMWB, dos CMWW y amarres. (1 unidad / 10 por caja)
CMWB – Base de cascada para control de radio de 1.75′. Incluye amarres. (1 unidad / 10 por caja)
CMWW – Ala de cascada para control horizontal de 1.00′. Incluye amarres. (1 unidad / 10 por caja)
CMW2B – Doble cascada para control vertical de 1.75′. Incluye amarres. (1 unidad / 10 por caja)
Soporte Técnico
Para obtener garantía: www.panduit.com/warranty
Para más información: www.panduit.com
Especificaciones Técnicas
- Material de nylon 6.6 con relleno de vidrio
- Control completo del radio de curvatura
- Doble control de radio de curvatura vertical
- Compatibilidad con amarres tipo ladder rack de todos los fabricantes
- Ranuras para amarres de instalación
- Diseño modular para diversas configuraciones de instalación
