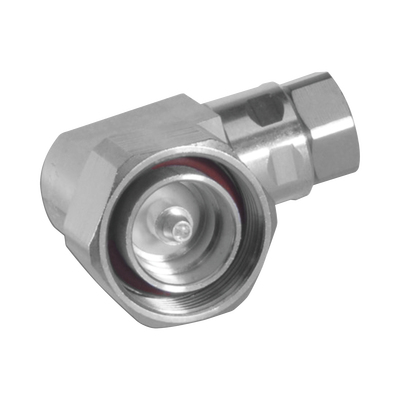

El conector F4DR-C de ANDREW es un conector RF de alta performance con interfaz 7-16 DIN macho en configuración de ángulo recto, diseñado específicamente para cable coaxial HELIAX® FSJ4-50B de 1/2 pulgada. Este conector ofrece excelente rendimiento en aplicaciones de telecomunicaciones inalámbricas con un rango de frecuencia de 0 a 7500 MHz y capacidad para manejar hasta 15.6 kW de potencia pico.
Características Principales
- Interfaz 7-16 DIN macho en configuración de ángulo recto para fácil instalación en espacios reducidos
- Compatible con cable coaxial HELIAX® FSJ4-50B y FSJ4RK-50B de 1/2 pulgada
- Rango de frecuencia operativa de 0 a 7500 MHz para aplicaciones de banda ancha
- Capacidad de potencia pico de 15.6 kW y potencia promedio de 1.0 kW @ 900 MHz
- Excelente desempeño de IMD: -120 dBm @ 910 MHz con dos portadoras de +43 dBm
- Protección IP68 para inmersión hasta 1 metro durante 24 horas
- Contacto interior con chapado en oro o plata para baja resistencia (máx. 0.8 mOhm)
- Contacto exterior con chapado trimetal para máxima conductividad
Detalles Técnicos
Especificaciones
- Impedancia: 50 ohm (conector y cable)
- VSWR: 1.04 @ 50-1900 MHz, 1.67 @ 6000-10200 MHz
- Pérdida de inserción: Coeficiente típico 0.05√freq (GHz)
- Voltaje DC de prueba: 2500 V
- Resistencia de aislamiento mínima: 5000 MOhm
- Efectividad de blindaje: -110 dB
- Tensión RF operativa máxima: 884 Vrms
- Temperatura operativa: -55°C a +85°C (-67°F a +185°F)
- Temperatura de almacenamiento: -55°C a +85°C
Interfaces y Conectividad
- Interfaz: 7-16 DIN Macho
- Método de fijación contacto interior: Captivado
- Método de fijación contacto exterior: Self-flare
- Ángulo de montaje: 90° (ángulo recto)
- Presurizable: No
- Durabilidad de interfaz: 500 ciclos (IEC 61169-4:9.5)
- Fuerza de retención del conector: 444.82 N (100 lbf)
- Torque de retención del conector: 5.42 N-m (48 in-lb)
