Características
- Artículo: PAC600S12-PB

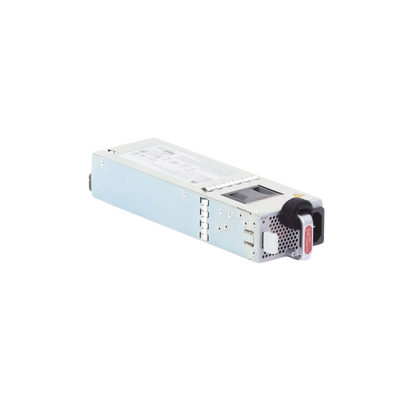

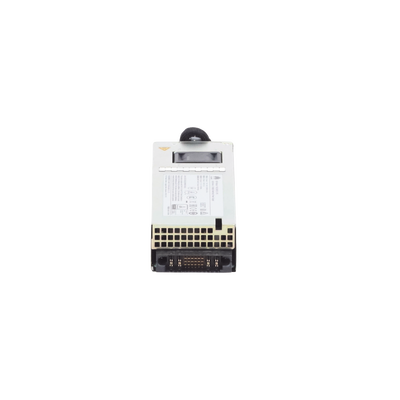

- Descripción: Módulo de alimentación de CA 600W (Regreso al frente, escape lateral del panel de alimentación, factor de forma pequeño)
- Número de parte: 02313BUS
- Modelo: PAC600S12-PB

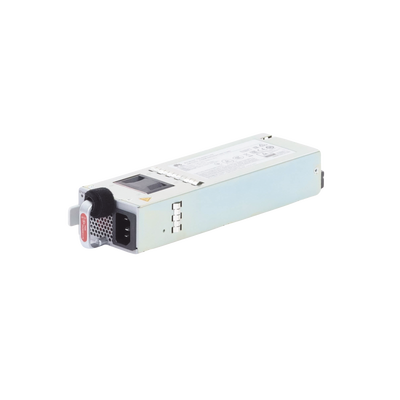

Panel del PAC600S12-PB
| Número | Descripción |
|---|---|
| 1 | Indicador de estado de alimentación |
| 2 | Toma de corriente |
Indicadores sobre el PAC600S12-PB
| Serigrafía | Nombre | Colores | Estado | Descripción |
|---|---|---|---|---|
| ESTÁTICA | Indicador de estado de alimentación | Verde | Permanece encendido | La salida del módulo de alimentación de CA es normal. |
| – | Apagado | La entrada del módulo de alimentación de CA está fuera de rango. Por ejemplo, no se hay ninguna entrada de CA, existe sobretensión de entrada de CA o subtensión de entrada de CA. | ||
| La salida del módulo de alimentación de CA está fuera de rango. Por ejemplo, se ha producido una subtensión o una sobretemperatura. |
Puertos en el PAC600S12-PB
| Puerto | Tipo de conector | Descripción |
|---|---|---|
| Toma de corriente | – | Conecta el enchufe C13 del cable de alimentación de CA. Para obtener más información, consulte Cables de alimentación de CA. |
Funciones y características del PAC600S12-PB
| Funciones y características | Descripción |
|---|---|
| Protección de subtensión de entrada | Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección de sobretensión de entrada | Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección de sobrecorriente de entrada | Detiene la salida de potencia y no la restaura automáticamente después de que la corriente de entrada se vuelve normal. |
| Protección de limitación de corriente de salida | Intermitentemente proporciona salida y la restaura automáticamente después de que la corriente de salida caiga dentro de un rango normal. |
| Protección contra cortocircuitos de salida | Intermitentemente detiene la salida y la restaura automáticamente después de eliminar la condición de sobretensión. |
| Protección contra sobretemperatura | Cuando la temperatura del módulo de potencia alcanza un umbral preestablecido, el módulo detiene la salida de potencia y la restaurará automáticamente después de que la temperatura caiga de nuevo al rango normal. |
| Disipación de calor | La disipación de calor es proporcionada por el ventilador del módulo de potencia. |
| Intercambio en caliente | El dispositivo tiene 1+1 redundancia del módulo de potencia. Puede cambiar en caliente un módulo de alimentación sin interrumpir el funcionamiento del dispositivo. |
Especificaciones técnicas del PAC600S12-PB
| Artículo | Características |
|---|---|
| Dimensiones sin embalaje (alto x ancho x profundo) [mm (pulg.)] | 39,6 mm x 66 mm x 215 mm (1,56 pulg. x 2,60 pulg. x 8,47 pulg.) |
| Peso sin embalaje [kg (lb)] | 1 kg (2,2 lb) |
| Tensión de entrada nominal [V] | CA: 100 V a 240 V, 50 Hz o 60 Hz CC de alto voltaje: 240 V, CC |
| Corriente de entrada máxima [A] | 8 A |
| Voltaje de salida nominal [A] | 12 V |
| Corriente de salida nominal [A] | 50 A |
| Potencia de salida nominal [W] | 600 W |
| Intercambio en caliente | Soportado |
| Tipo de conector de alimentación | C13 |
NOTA: Es únicamente para el modelo USG6615F y S620-24T16X8Y2CZ de Huawei.
Especificaciones Técnicas
- Módulo de 600W con escape lateral eficiente
- Panel con indicador de estado en color verde
- Entrada y salida CA totalmente monitoreada
- Factor de forma pequeño ideal para espacios reducidos
- Conector compatible con enchufe C13 estándar
- Soporta intercambio en caliente 1+1 redundancia
