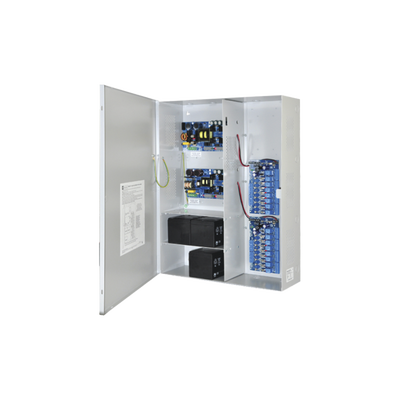

La fuente de poder doble Maximal75F distribuye y conmuta la energía para acceder a sistemas de control y accesorios. Convierte una entrada de 120VAC 60Hz en dieciséis (16) salidas de fusibles protegidas de 12VDC y 24VDC independientemente controladas. Estas salidas de potencia a prueba de fallas / a prueba de fallas se pueden convertir a contactos ‘C’ secos. Las salidas se activan mediante un receptor colector abierto o entrada de disparador seco normalmente abierto desde un sistema de control de acceso, teclado, botón pulsador, REX PIR, etc. Las unidades enrutarán la alimentación a una variedad de dispositivos de hardware de control de acceso, incluidos: Mag Locks , Huelgas eléctricas, portapiezas magnéticas, etc. La interfaz FACP habilita salidas de emergencia, monitoreo de alarmas o puede usarse para activar otros dispositivos auxiliares. La función de desconexión de la alarma contra incendios se puede seleccionar individualmente para una o todas las dieciséis (16) salidas. Todo el equipo de interconexión debe estar listado por UL.

Entrada

• 120VAC 60Hz, entrada 8.0A.

Opciones de entrada de la fuente de alimentación:

• a) Dos (2) entradas de alimentación comunes para ACM8 y alimentación de bloqueo (instaladas de fábrica).
• b) Dos (2) entradas de alimentación aisladas (se requiere una fuente de alimentación externa), (la corriente está determinada por la fuente de alimentación conectada, que no debe exceder un máximo de 10 A en total).
• Dieciséis (16) entradas de activación del sistema de control de acceso.

Opciones de entrada:

• a) Dieciséis (16) entradas normalmente abiertas (NO).
• b) Dieciséis (16) entradas de colector abierto.
• c) Cualquier combinación de lo anterior.

Salida

• Salidas de 12VDC y 24VDC.
• Máxima salida de corriente Opciones:
• A) 24VDC @ 9.6A más 12VDC @ 9.3A.
• Dieciséis (16) salidas controladas independientemente.

Opciones de salida:

• a) Dieciséis (16) salidas de potencia a prueba de fallas y / o a prueba de fallas.
• b) Dieciséis (16) forman salidas de relé con clasificación ‘C’ 5A.
• c) Cualquier combinación de lo anterior.
• Dieciséis (16) salidas de potencia auxiliar (sin interruptor) (las salidas tienen una clasificación de 2.5 A).
• Salidas filtradas y electrónicamente reguladas (fuente de alimentación incorporada).
• Protección térmica y contra cortocircuitos con reinicio automático.
• Calificaciones de fusibles
• Clasificación de fusibles de entrada de la fuente de alimentación:
• eFlow104NB – 6.3A / 250V.
• eFlow102NB – 5A / 250V.
• El fusible principal de las tarjetas ACM8 tiene una potencia nominal de 10 A. Las salidas con fusibles tienen una potencia nominal de 3,5 A cada una.

Supervisión

• Supervisión de fallas de CA (contactos de ‘C’).
• El disparador de notificación se puede seleccionar durante 30 segundos (configurado de fábrica) o 2 horas.
• Fallo de batería y supervisión de presencia (contactos ‘C’).
• Apagado de baja potencia. Apaga los terminales de salida de CC si el voltaje de la batería cae por debajo del 71-73% para unidades de 12V y del 70-75% para unidades de 24V (dependiendo de la fuente de alimentación). Evita la descarga profunda de la batería.

Características

–  La desconexión de la alarma contra incendios (enclavamiento o no enclavamiento) se puede seleccionar individualmente para una o todas las dieciséis (16) salidas.                                                                                                                                                                                                                                    –  Opciones de entrada de desconexión de alarma de incendio:
a) Entrada de contacto seco normalmente abierta (NO) o normalmente cerrada (NC).
b) Entrada de inversión de polaridad del circuito de señalización FACP.
–  El relé de salida de alarma indica que se activa la entrada FACP (forma de contacto ‘C’ con clasificación @ 1A 28VDC).

Batería de reserva
–  Cargador incorporado para baterías selladas de ácido de plomo o gel.
–  Cambio automático a la batería en espera cuando falla la CA.
–  Caída de voltaje cero cuando la unidad cambia a la batería de respaldo (condición de falla de CA).                                                                                          –  Con capacidad de batería de respaldo.                                                                                                                                                                                      –  No se incluye batería.                                                                                                                                                                                                                    –  Baterías sugeridas: PL4.512 / PL712 / PL912.

Indicadores visuales
–  Los LED rojos indican que las salidas se disparan (los relés están energizados).
–  El LED verde indica que se desencadena la desconexión FACP.
–  Indicadores LED de entrada de CA y salida de CC.
–  Eléctrico

Temperatura
–  En funcionamiento: 0 ° C a 49 ° C (32 ° F a 120 ° F).
–  Almacenamiento: – 20 ° C a 70 ° C (- 4 ° F a 158 ° F).
–  Humedad relativa 85% +/- 5%.
–  BTU / Hr (aprox.): 177 BTU / Hr.
–  Requisito VA de entrada de CA del sistema: 960VA.
