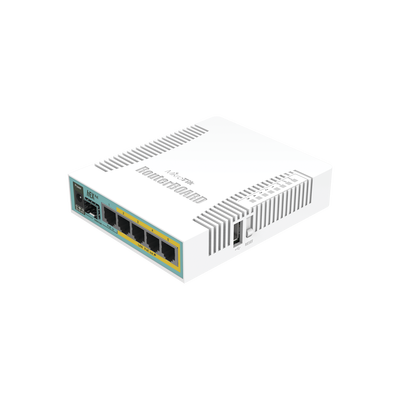

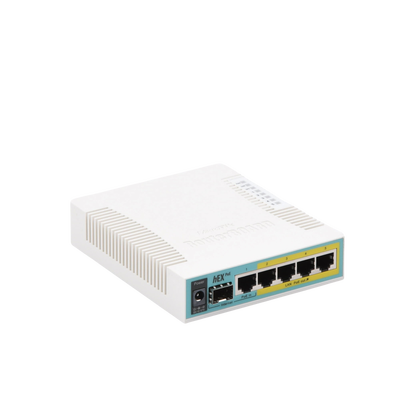

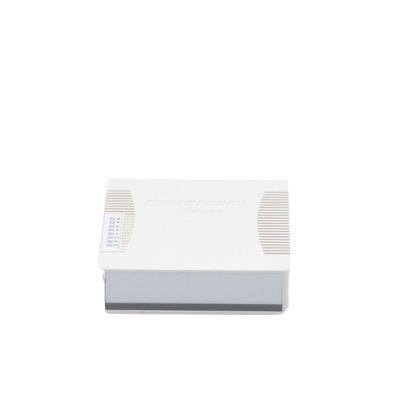

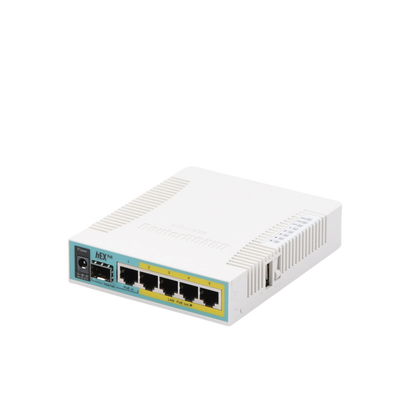

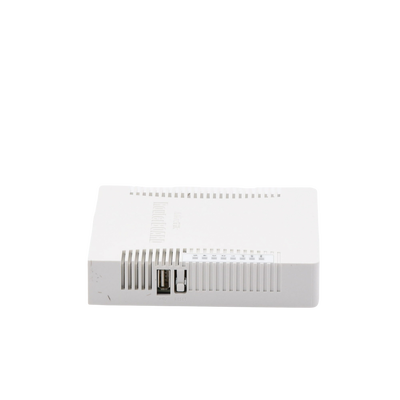

hEX PoE
hEX PoE es un router Gigabit Ethernet de cinco puertos para lugares donde no se requiere conectividad inalámbrica. El dispositivo tiene un puerto USB 2.0 y un puerto SFP para la adición de conectividad de fibra óptica. Los puertos 2-5 pueden alimentar otros dispositivos capaces de PoE con la misma tensión que se aplica a la unidad.
Es asequible, pequeño y fácil de usar, pero al mismo tiempo, viene con un muy potente CPU de 800 MHz, capaz de todas las configuraciones avanzadas que RouterOS. Menos adaptadores de corriente y cables de qué preocuparse! La corriente máxima es 1A por puerto, puertos Ethernet están blindados.
También es compatible con 802.3at/af estándar o pasiva de PoE entrada/salida. Puertos Ethernet 2-5 pueden alimentar otros dispositivos capaces PoE con la misma tensión que se aplica a la unidad. Menos adaptadores de corriente y cables de qué preocuparse! Se puede alimentar af/at en modo B (4,5 +) (7,8 -) con dispositivos compatibles, si se utiliza 48-57 tensión de entrada, (Fuente de Poder de 48volts se vende por separado).
Nota Importante: El al usar la fuente de 48 ~ 56 V, únicamente alimentará equipos 802.3af/at
*.
Características principales de RouterOS
Especificaciones Generales
- Codigo de Producto: RB960PGS
- Arquitectura: MIPS-BE
- CPU: QCA9557
- Cantidad de Nucleos CPU: 1
- Frecuencia del CPU: 800 MHz
- License level: 4
- Memoria RAM: 128 MB
- Almacenamiento: 16 MB
- Tipo de almacenamiento: FLASH
- Temperatura de operación: -40 + 70 C
Alimentación
- Consumo de energía: 9W
- Fuentes de alimentación: 2 (DC jack, PoE-IN)
- Alimentación PoE: PoE Pasivo
- Voltaje de entrada en jack: 12-57 V DC
- Voltaje de entrada en PoE: 12-57 V DC
- Salida PoE: 802.3af/at requiere fuente de alimentación de 48-57 V DC
Conectividad
- Puertos Ethernet: 5 x 10/100/1000 Mbps
- Puerto SFP: 1
- Numero de puertos USB: 1
- Reinicio de alimentación USB: Sí
- Tipo de slot USB: USB tipo A
- Monitor de temperatura PCB: Sí
- Monitor de Voltaje: Sí
Resultados de pruebas Ethernet
| RB960PGS | QCA9557 (800Mhz) 1G all port test | |||
|---|---|---|---|---|
| Modo | Configuración | 1518 byte | 512 byte | 64 byte |
| Bridging | none (fast path) | 161.9 kpps 1,966.1 Mbps |
401.5 kpps 1,644.5 Mbps |
542.3 kpps 277.7 Mbps |
| Bridging | 25 bridge filter rules | 143.2 kpps 1,739.0 Mbps |
145.5 kpps 596.0 Mbps |
146.2 kpps 74.9 Mbps |
| Routing | none (fast path) | 161.9 kpps 1,966.1 Mbps |
396.3 kpps 1,623.2 Mbps |
521.7 kpps 267.1 Mbps |
| Routing | 25 simple queues | 161.9 kpps 1,966.1 Mbps |
217.2 kpps 889.7 Mbps |
216.0 kpps 110.6 Mbps |
| Routing | 25 ip filter rules | 74.6 kpps 905.9 Mbps |
78.0 kpps 319.5 Mbps |
76.5 kpps 39.2 Mbps |
* All tests are done with Xena Networks specialized test equipment (XenaBay), and done according to RFC2544 (Xena2544)
* Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
* Values in Italic indicate that max throughput was reached without maxing out CPU, but because board interface configuration was maxed out
* Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
Partes Incluidas
*Imágenes meramente ilustrativas.
Especificaciones Técnicas
- Router Gigabit Ethernet de 5 puertos blindados
- Compatibilidad con PoE 802.3at/af y PoE pasiva
- CPU de 800 MHz para configuraciones avanzadas
- Puerto SFP y USB 2.0 integrados
- Salida PoE 802.3af/at en puertos 2-5
- Diseño compacto con disipación térmica optimizada
