Funcionamiento
El equipo es básicamente un relevador que en estado normal se alimenta de la clavija A (como normalmente se alimentaría cualquier equipo), pero en caso de un corte de corriente la toma de corriente cambia a la clavija B de forma rápida (15 ms aprox.) para evitar que los equipos se apaguen.
Especificaciones
- Voltaje de entrada: 110 Vca 50/60 Hz
- Tipo de entrada clavija A: Nema 5-15P (conectado a línea de CFE, alimentación constante)
- Tipo de entrada clavija B: Nema 5-15P (conectado a sistema de respaldo: baterías + inversor regularmente)
- Voltaje de salida: 110 Vca 50/60 Hz
- Tipo de salida: 4 x Nema 5-15R
- Corriente de salida máxima: 20 A totales x 4 salidas.
- Voltaje de Conmutación: 75 Vca ± 5 Vca.
- Tiempo de reactivación de corriente: 15-20 ms.
Notas de Seguridad
- El PETRANSFER al funcionar con corriente de la toma de CFE es transparente: arroja lo mismos valores eléctricos ya existentes en la red.
- Un sistema con PETRANSFER no tiene una corrección de voltaje, ni cuenta con protección contra picos transitorios o sobrevoltajes.
- Un PETRANSFER tiene un voltaje de conmutación de 77 a 75 Vca, por tanto, un sub voltaje podría entrar a su sistema y podría generar daño en equipo delicado.
Nota técnica
Se podría usar únicamente cuando en la clavija donde alimentará el sistema principal se tenga una señal limpia, un voltaje constante, que incluya una correcta puesta a tierra, sistema contra sobre voltajes permanentes y transitorios acorde al entorno y del lado B de emergencia, un sistema que ofrezca las mismas condiciones.

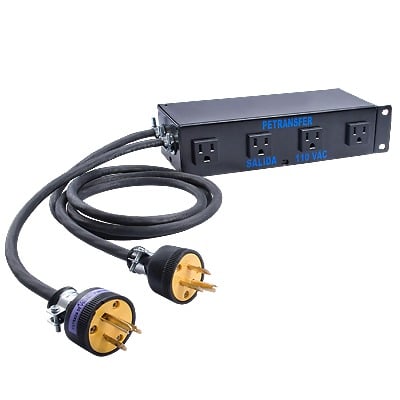

El cable más cercano a los contactos es el que va al inversor o sistema de respaldo (encerrado en rojo). El otro se conecta a la línea permanente de corriente eléctrica.
.jpg)
Especificaciones Técnicas
- Conmutación automática en 15 ms sin interrupción
- Doble entrada NEMA 5-15P para fuente principal y respaldo
- 4 salidas NEMA 5-15R con capacidad total de 20 A
- Detección de voltaje de conmutación entre 75-77 VCA
- Operación transparente sin alterar características eléctricas originales
- Diseño industrial para instalación fija en planta
