¿Cómo Funciona?

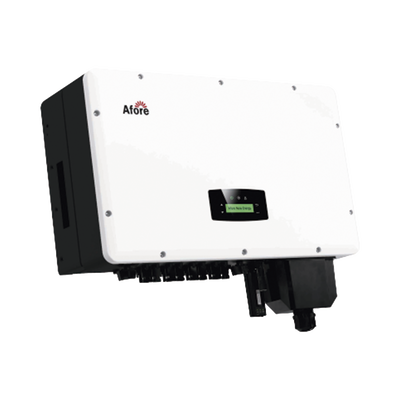

El Afore BNT036KTA es un inversor trifásico de 36 kW diseñado para aplicaciones comerciales y plantas solares que demandan el máximo rendimiento y confiabilidad. Su carcasa de aluminio anodizado ofrece alta durabilidad y resistencia a la corrosión, mientras que su sistema de enfriamiento inteligente con ventilador asegura una óptima disipación de calor, prolongando la vida útil del equipo.
Equipado con interfaz de control táctil y comunicación estándar vía Wi-Fi (con opción a Ethernet/GPRS), permite monitoreo en tiempo real a través de plataforma web o app, brindando control total desde cualquier lugar.
Características Principales
- Potencia Máxima de Salida: 36,000 W
- Potencia Nominal de Salida: 36,000 W
- Voltaje Máximo de Entrada (V): 750
- Rango de Voltaje MPPT (V): 200-750
- Corriente Máxima de Entrada (A): 48 x 4
- Número de Seguidores MPPT: 4
- Nummero de cadenas: 8 (2 por MPPT)
- Eficiencia Máxima: 98.40%
- Eficiencia Europea: 98.10%
- Tipo de Protección: Integrada (Tipo II)
- Conexión Inteligente: Sí, con función de Monitoreo Inteligente y comunicación RS485 / WiFi .
Instalación de Equipo
Confiabilidad y Seguridad
El BNT036KTL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
contra defectos de fabricación…!
- Entrada de PV (Datos de Entrada de Fotovoltaicas):
- Máx. DC Potencia (W): 54,000
- Máx. Voltaje de Entrada (V): 750
- MPPT Voltaje Operativo Rango (V): 200-750
- Rango de Voltaje de Entrada Nominal (V): 360
- Corriente Máxima de Entrada (A): 48 x 4
- Datos de Salida AC (Corriente Alterna):
- Máx. Potencia de Salida (W): 36,000
- Corriente Máxima de Salida (A): 96
- Voltaje Nominal de Salida (V): 3 P/N/PE, 220Vac, 230Vac, 240Vac
- Rango de Voltaje de Red: 180Vac-260Vac
- Rango de Frecuencia de Red: 55-65Hz
- Factor de Potencia de Salida: 1 (ajustable de 0.8 inductivo a 0.8 capacitivo)
- Eficiencia:
- Máx. Eficiencia: 98.40%
- Eficiencia Euro: 98.10%
- Protección:
- Protección de Inversión de Polaridad PV: Sí
- Detección de Resistencia de Aislamiento PV: Sí
- Protección de Cortocircuito de AC: Sí
- Protección de Corriente de AC: Sí
- Protección de Sobrevoltaje de AC: Sí
- Protección Anti-aislamiento: Sí
- Protección de Residuo de Corriente: Sí
- Protección de Sobrecarga Temporal: Sí
- Datos Generales:
- Grado de Protección: IP66
- Material del Recinto: Aluminio
- Rango de Temperatura Ambiente: -25 a 60 °C
- Humedad Relativa: 0-100%
- Topología: Sin Transformador
- Interfaz de Comunicación: RS485 / WiFi
- Enfriamiento: Convección inteligente con ventilación
HNS10000TL
El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
Módulo Solar LONGI 575W
LR572HTH575M
Cantidad de modulos recomendados: 18
Voltaje de circuito abierto (Voc): 52.06 V
Corriente en corto circuito (Isc): 14.44 A
Dimensiones: 2278x1134x35 mm
Módulo Solar ETSOLAR 450W
ETM760BH450WW/WB
Cantidad de modulos recomendados: 22
Voltaje de circuito abierto (Voc): 41.4 V
Corriente en corto circuito (Isc): 13.6 A
Dimensiones: 1909x1134x35 mm
Módulo Solar LONGI 580W
LP*182*182M72NH580W
Cantidad de modulos recomendados: 18
Voltaje de circuito abierto (Voc): 51.09 V
Corriente en corto circuito (Isc): 14.45 A
Dimensiones: 2279x1143x30 mm
Módulo Solar RISEN 660W
RSM1328660M
Cantidad de modulos recomendados: 16
Voltaje de circuito abierto (Voc): 45.75V
Corriente en corto circuito (Isc): 18.33 A
Dimensiones: 2384x1303x35 mm
Nota:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
KITS DE INTERCONEXION
| HNS3000TL1 | HNS3000TLKIT1 |
| HNS5000TL | HNS5000TLKIT1 |
| HNS7000TL | HNS7000TLKIT1 |
| HNS8000TL | HNS8000TLKIT1 |
| HNS9000TL | HNS9000TLKIT1 |
| HNS10000TL | HNS10000TLKIT1 |
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Notas:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
