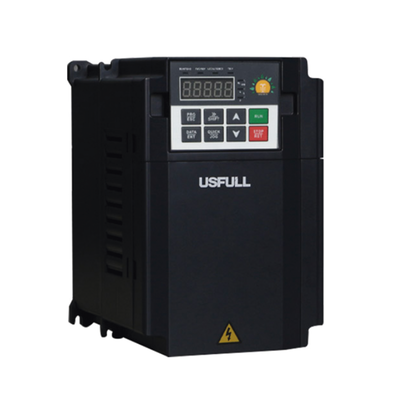

USFULL FU9000SI-2R2G-SS2
Auto Solar Pump Drive • Serie FU9000SI
Descripción del Sistema
El inversor de la serie FU9000SI es un variador de frecuencia avanzado diseñado específicamente para sistemas de bombeo solar. Permite la operación eficiente de motores asíncronos utilizando energía fotovoltaica, con la capacidad de realizar una conmutación inteligente entre la red de CA y la entrada de CC solar para garantizar un suministro constante de agua.
Especificaciones Nominales del Modelo
| Parámetro | Valor |
|---|---|
| Potencia Nominal | 2.2 kW |
| Corriente de Entrada Nominal | 24 A |
| Corriente de Salida Nominal | 14 A |
| Tensión de Entrada CA (1PH) | 220V (-15%) ∼ 240V (+10%) |
| Tensión de Salida CA (1PH/3PH) | 220V (-15%) ∼ 240V (+10%) |
Parámetros de Entrada Fotovoltaica (FV)
Condiciones de Operación
- Temperatura Ambiente: -10°C ∼ +50°C
- Humedad: RH ≤ 90% (Sin condensación)
- Altitud: Por debajo de 1000m (Reducción de 1% por cada 100m adicionales)
- Vibración: ≤ 5.8 m/s² (0.6g)
Funciones de Control Digital
- S1: Cambio forzado a red eléctrica
- S2: Alarma de agua llena (Contacto NA)
- S3: Alarma de agua vacía (Contacto NC)
- S4: Conmutación algorítmica monofásica/bifásica
Guía de Conexión y Cableado
Para asegurar la integridad del equipo, utilice los siguientes calibres recomendados:
Aviso de Seguridad: La instalación debe ser realizada por personal calificado. Es obligatorio conectar el terminal de tierra (PE) para protección. No abra la tapa del inversor hasta 10 minutos después de desconectar la alimentación para permitir la descarga de los condensadores. No es compatible con bombas de 2 capacitores. No es compatible con bombas monofasicas. La distancia entre el inversor y la bomba de agua no debe ser mayor a 50m.
Especificaciones Técnicas
- Variador de frecuencia para bombas AC 4 kW
- Voltaje de entrada AC: 220(-15%)~240(+10%) V
- MPPT automático para máxima eficiencia solar
- Protección profesional: arranques/paros automáticos
- Voltaje de salida AC: 3 fases 0~240 V
- Operación en ambientes extremos (-10°C a +50°C)
