Solución de red Ultra PoE avanzada 802.3bt
PLANETA POE-175-95 es un solo puerto, inyector de alimentación a través de Ethernet 802.3bt, con un máximo de hasta 95 vatios de potencia de salida durante los cables Ethernet.
Aplicaciones recomendadas
- Cámara domo de velocidad PTZ
- PC táctil todo en uno
- Pantalla de señalización digital remota
- Otros dispositivos de red que necesitan mayor potencia para funcionar normalmente
El POE-175-95 entrega los datos digitales de Ethernet con una potencia de CC de 54V a través de los cables de par trenzado como un inyector de alimentación sobre Ethernet de 95 vatios, y el divisor de poder sobre Ethernet conectado, el POE-172S, separará los datos digitales y la potencia en tres salidas opcionales (12V / 19V / 24V DC) con una distancia de hasta 100 metros.
95 vatios de potencia sobre UTP de 4 pares
Las soluciones POE-175-95 y POE-172S Ultra PoE usan el mismo estándar de cableado como IEEE 802.3af / at PoE. En lugar de entregar potencia sobre UTP trenzado de 2 pares, ya sea de final de carrera (Pins 1, 2, 3 y 6) o mid-span (Pins 4, 5, 7 y 8), proporciona la capacidad de obtener hasta 95 vatios de potencia mediante el uso de los cuatro pares de Cat 5e / Cat. 6 Cableado de Ethernet.
| Estándar PoE | IEEE 802.3af (802.3at tipo 1) |
IEEE 802.3at (802.3at tipo 2) |
IEEE 802.3bt (802.3bt tipo 3) |
IEEE 802.3bt (802.3bt tipo 4) |
PoH (Poder sobre HD-BASE-T) |
|---|---|---|---|---|---|
| Potencia máxima entregada por PSE | 15.4 vatios | 30 vatios | 60 vatios | 90 vatios | 95 vatios |
| Potencia disponible en PD | 12.95 vatios | 25.5 vatios | 51 vatios | 71 vatios | 72 vatios |
| Rango de voltaje | 48V | 50 ~ 57V | 50 ~ 57V | 52 ~ 57V | 52 ~ 57V |
| Par trenzado usado | 2 pares | 4 pares | 4 pares | 4 pares | |
| Modos admitidos | End-span o mid-span | End-span + Mid-span | End-span + Mid-span | End-span + Mid-span | |
| Cableado compatible | Cat. 3/5 / 5e / 6 | Cat. 5e / 6 | Cat. 5e / 6 | Cat. 5e / 6 | |
Indicador LED inteligente para el uso de PoE en tiempo real
El POE-175-95 ayuda a los usuarios a monitorear el estado actual del uso de energía PoE de manera fácil y eficiente a través de su avanzada indicación LED. El ‘Uso de alimentación PoE’ que se muestra en el panel frontal del POE-175-95 tiene tres indicadores LED de diferentes usos de energía. A través del LED de uso de energía, el POE-175-95 permite al administrador monitorear el estado del uso de energía de las PD conectadas en tiempo real.

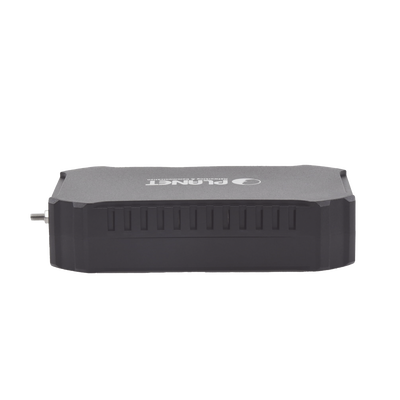

Diseño de tamaño compacto y todo en uno

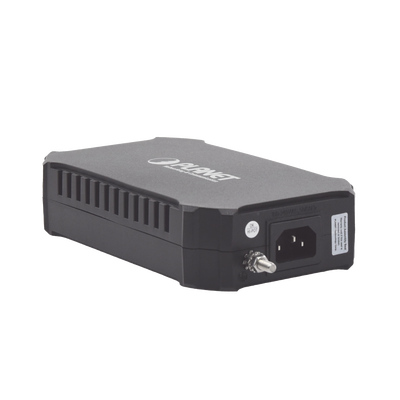

Es fácil instalar el inyector PoE a través de Plug and Play y viene con una solución de problemas simple, lo que facilita que los usuarios comerciales y domésticos lo posean. Además, el POE-175-95 viene en una carcasa compacta y tiene una fuente de alimentación interna incorporada. En el panel lateral del POE-175-95 se encuentra un zócalo de entrada de CA de 100-240 V, LED en tiempo real (LED de alimentación, LED de uso de PoE y LED de 2/4 pares) y dos puertos RJ45: puerto Ethernet y Ethernet + Puerto DC. Simplemente conecte los cables Ethernet y el cable de alimentación de CA, y el POE-175-95 estará listo para proporcionar una comunicación de red de alta velocidad y las funciones del inyector 802.3bt PoE ++ simultáneamente sin necesidad de configurar el software.
Instalación de cableado rápido y fácil para la implementación de red PoE
Compatible con versiones anteriores de ambos estándares 802.3af / PoE, el POE-175-95 permite a los usuarios implementar de manera flexible dispositivos estándar y de alta potencia para transferir datos y energía simultáneamente a través de un cable Ethernet de hasta 100 metros. El POE-175-95 libera la cámara IP de seguridad y el despliegue de AP inalámbrico de las restricciones de las ubicaciones de las tomas de corriente y el cableado de CA adicional. Reduce así los cables y elimina la necesidad de enchufes eléctricos en la pared, techo o cualquier lugar inalcanzable, y más que nada, reduce el tiempo de instalación.
Especificaciones Técnicas
- Potencia PoE ultra alta de 95 vatios
- Compatibilidad con estándar IEEE 802.3bt
- Salida múltiple: 12V / 19V / 24V DC
- Alcance de conexión hasta 100 metros
- Transmisión de datos y energía por 4 pares UTP
- Diseño compacto con fuente integrada
