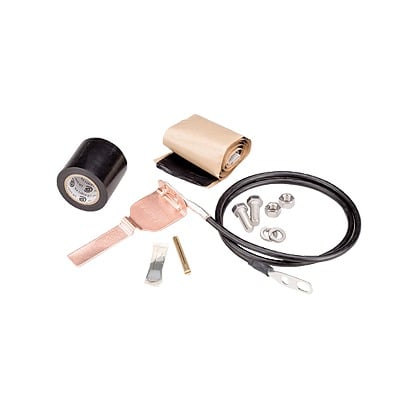

Kit de puesta a tierra estándar para 1/4 y 3/8 en el cable coaxial corrugado, CNT-300 y la CNT-400 cable trenzado, y guía de onda elíptica 240 y 380
Dimensiones
- Tamaño nominal: 1/4 | 3/8
- Waveguide: WR28 | WG22 | R320 | WR42 | WG20 | R220
- Vinculación del conductor Longitud: 1524.0 mm | 60′
- Cable Jacketing Remoción de Longitud, máximo: 59,1 mm | 2.3′
- Cable Aislamiento de Remoción de cuerpo entero, mínimo: 55,9 mm | 2.2′
- Diámetro compatible, máximo: 9.652 mm | 0.380′
- Diámetro compatible, mínimo: 6.223 mm | 0.24′
Especificaciones eléctricas
- Manejo actual: Probado para soportar 100.000 amperios pico de corriente de pico
- Current Manipulación Método de prueba: MIL-STD-1.757
- Conexión a tierra, Vinculación y blindar el método de prueba: MIL-STD-188-124A
- Protección contra rayos Método de prueba: IEC 1.024-1
Especificaciones generales
- Tipo de cable: trenzado | Ondulado | Guía de onda elíptica
- Puesta a tierra Tipo Kit: Kits de conexión a tierra Estándar
- Ordenando Nota: CommScope® producto estándar en los Estados Unidos y Canadá
- Color: Negro
- Vinculación Material del conductor: Cobre
- Vinculación del conductor de alambre de calibre Tamaño: 6
- PVC Vinculación Conductor Aislamiento de material: PVC
- Puesta a tierra de cobre estañado Material Correa: Cobre estañado
- Incluye: kit de puesta a tierra | Hardware | Lug | Un rollo de 2-1/2 en la cinta de goma de butilo | Un rollo de 3/4′ en cinta de PVC
- Campo Adjunto Lug adjunta: Uno hoyos lug
- Cantidad de empaque: 1
- Remache Material: Cobre
- Impermeabilización Método: butilo y cinta eléctrica
Especificaciones mecánicas
- Blowing Lluvia Método de prueba: MIL-STD-810, Método 506
- Corrosión Método de prueba: MIL-STD-1344, Método 1001
- Congelación Lluvia / formación de hielo Método de prueba: MIL-STD-810, Método 521
- Humedad Método de prueba: MIL-STD-1344, Método 1002
- Inmersión Método de prueba: IEC 60529: 2001, IP68
- Temperatura de funcionamiento: -40 °C a 85 °C (-40 °F a 185 °F)
- Temperatura de almacenamiento: -40 °C a 80 °C (-40 °F a 176 °F)
- Tamaño de rosca: 3/8′
- Resistencia UV Método de prueba: MIL-STD-810, Método 505
- Método de prueba de vibración: MIL-STD-202, Método 214
Dimensiones de empaque
- Altura: 266.7 mm | 10.5 en
- Longitud: 57.2 mm | 2.3 en
- Peso de envío: 0.34 kg | 0.75 libras
- Ancho: 175.3 mm | 6.9 en
Especificaciones Técnicas
- Soporta picos de corriente de 100,000 amperios
- Compatibilidad con diámetro máximo 9.652 mm (0.380')
- Incluye cable coaxial corrugado CNT-300 y CNT-400
- Protección contra rayos con método IEC 1.024-1
- Conductor de longitud 1524.0 mm (60')
- Diseño compatible con guía de onda WR28 y WG22
