El sistema de pararrayos KDA-03 es un sistema de protección contra tormentas eléctricas (SPTE). Sirve para interceptar, conducir y disipar la corriente del rayo y de elementos internos mediante uniones, blindaje y puesta a tierra. El objetivo de un SPTE es reducir el riesgo de daño tanto para las personas y otros seres vivos, así como estructuras, edificios y su contenido.
Ofrece 200 m de diámetro de protección.

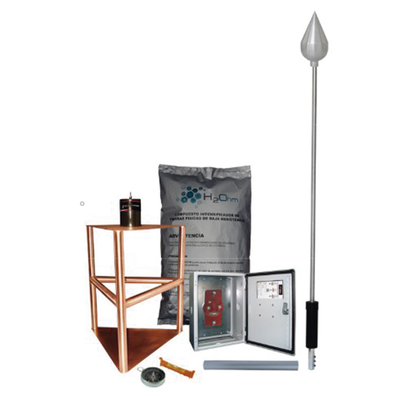

Incluye los siguientes componentes:
| 1 | KDA03PUNTA |
Punta pararayos KDA03 para protección de 100 m de radio (sin venta individual). |
| 1 | MÁSTIL |
Mástil de 1.2 m de longitud y 2′ de diámetro. |
| 1 | TG700 |
Electrodo de 700 A. 4 Sacos de 11 Kg de mejorador de suelo (H2OHM). Acoplador TGC02 |
Accesorios complementarios (No incluido):
| Cantidad | Modelo | Descripción |
| 1 | S1010 |
Registro para electrodo. |
| 1 | ANTIOX |
Spray protector para conectores. |
| 5 | TGCR14 |
Conector de Bronce. |
| 2 | TGAB21 |
Conector de varilla. |
| — | SLY349BLK |
Cable de Cobre Recubierto THW-LS Calibre 4/0 AWG. |
| 2 | SMMK4 o SMMK4E |
Herraje Adaptador de Mástil para Diámetros desde 3/4′ hasta 2-1/4. |
| 1 | TGCDA |
Contador de Descargas Atmosféricas. |
| — | TGAC o TGAC114 |
Aislador para cable de bajada. |
| 1 | SLMBA8G |
Base para Mástil con Ajuste de Ángulo. Diámetros de Mastil: 1′ a 2′ |
| 1 |
Mástil de Aluminio Natural 2′ de Diámetro, Calibre 18. Altura: 2, 3 o 6 m. |
Descripcion de Punta KDA03.
Punta captadora de rayos y conductora, forma parte de un sistema de protección externo contra tormentas eléctricas (SEPTE), para reducir el riesgo de daño que puede provocar un rayo.
Busca reducir la incidencia de caida hasta un 95% debido a su funcionamiento magnetoactivo.
Se recomienda tomar en cuenta la Norma NMX-J-549-ANCE-2005 que sugiere que un sistema de protección contra tormentas eléctricas (SPTE) debe contar con un sistema interno de protección contra tormentas eléctricas (SIPTE) y otro externo de protección contra tormentas eléctricas (SEPTE).
La punta KDA-03 forma parte de la protección externa, mientras que la parte interna corresponde a los supresores de picos transitorios (SSTT) marca Suprector de TOTAL GROUND.
