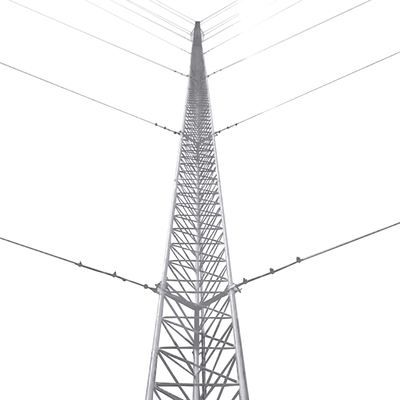

Name: Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
Brand: SYSCOM TOWERS
SKU: KTZ-30E-030
Availability: OutOfStock

Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

$19,779.00

Peso

0.01 kg

Dimensiones

- × - × - cm

Marca

SYSCOM TOWERS

Sin existencias

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo – Tramo.
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
Ideal para zonas secas libre de corrosión.

Características Físicas

Carga Axial Máxima: 200 Kg.
Altura: 30 metros (10 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

10 unidades: STZ30 – Tramo de torre de 30 cm de ancho de cara
1 unidad: SCZ30P – Copete de torre de 30 cm con opresor para pararrayo
1 unidad: SBA30 – Base para torre de 30 cm
1 unidad: SAB30 – Ancla para base de torre
5 unidades: SJB30 – Brida de sujeción de Retenida
3 unidades: SAP02 – Ancla de piso para Retenida
30 unidades: CUELLO-14-HDG – Cuello para cable de retenida
90 unidades: NUDO-316-FJG – Abrazadera tipo perro de 3/16′

No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8′ (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 1/2′ x 6′ (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

2 unidades: EIGSLSE – Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 unidades: HLU3R2 – Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

1 unidad: SHE-LV – Par de herrajes de sujeción
1 unidad: S-GULV – Guía para línea
33 unidades: SRET-338CAM – Cable de 3/8′
6 unidades: NUDO-38FJG – Nudo forjado 3/8′
2 unidades: CUELLO-38-HDG – Cuello 3/8′
1 unidad: TRY-ACC-SLIDER – Carro de Seguridad para Instalador (Opcional)
1 unidad: SYS-USA7B – Arnés de Suspención (Opcional)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable (No incluido)

KLP-TZ30-PRO – ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

1 unidad: TG45AB – Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 unidad: S610 – Registro plástico
3 unidades: TGCR11 – Conector de Ojo
2 unidades: TGAB18 – Conector para Varilla
1 unidad: TGBUSG10 – Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

1 unidad: TGTDPC – Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 unidad: TG45AB – Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
1 unidad: S610 – Registro plástico chico
1 unidad: ANTIOX – Aerosol para protección de terminales
3 unidades: TGCR11 – Conector de Ojo
2 unidades: TGAB18 – Conector para Varilla
20 unidades: TGAC – Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de Instalación de Retenida Versión 2.0

Imágenes de Instalación

Imagen de Instalación de Torre

Especificaciones Técnicas

Normativa ISO 9001:2015 para calidad certificada
Carga axial máxima de 200 kg
Galvanizado electrolítico ASTM B-633 anticorrosivo
Resistencia al viento de 200 km/h
Altura ajustable hasta 30 metros
Diseño modular con 10 tramos STZ30
