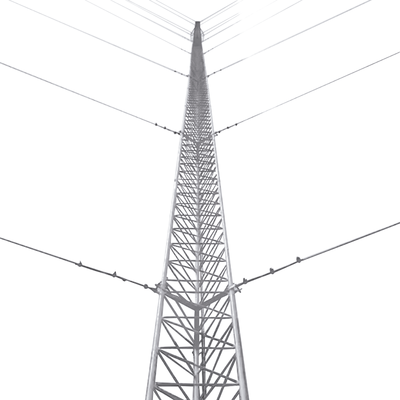

Name: Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
Brand: SYSCOM TOWERS
SKU: KTZ-30G-006
Availability: OutOfStock

Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

$8,611.00

Peso

0.01 kg

Dimensiones

- × - × - cm

Marca

SYSCOM TOWERS

Sin existencias

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015
Gran Elevación / Bajo costo
100% Inspección de Ensamble Tramo – Tramo
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

Carga Axial Máxima: 200 Kg
Altura: 6 metros (2 tramos)
Resistencia al viento: 200 km/hr
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación: Intemperie (Zonas Húmedas)

Incluye los siguientes componentes

Cantidad: 2 – STZ30G – Tramo de torre de 30 cm de ancho de cara
Cantidad: 1 – SCZ30PG – Copete de torre de 30 cm con opresor para pararrayo
Cantidad: 1 – SBA30G – Base para torre de 30 cm
Cantidad: 1 – SAB30G – Ancla para base de torre
Cantidad: 1 – SJB30G – Brida de sujeción de Retenida
Cantidad: 3 – SAP02G – Ancla de piso para Retenida
Cantidad: 6 – CUELLO-14-HDG – Cuello para cable de retenida
Cantidad: 18 – NUDO-316-FJG – Abrazadera tipo perro de 3/16′

Accesorios complementarios (No incluidos)

Cantidad: 2 – EIGSLSE – Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
Cantidad: 2 – HLU3R2 – Montaje para lámpara de obstrucción EIGSLSE

Sistema de línea de vida (No incluido)

Cantidad: 1 – SHE-LV – Par de herrajes de sujeción
Cantidad: 1 – S-GULV – Guía para línea
Cantidad: 9 – SRET-338 – Cable de 3/8′
Cantidad: 6 – NUDO-38FJG – Nudo forjado 3/8′
Cantidad: 2 – CUELLO-38-HDG – Cuello 3/8′
Cantidad: 1 – TRY-ACC-SLIDER – (Opcional) Carro de Seguridad para Instalador
Cantidad: 1 – SYS-USA7B – (Opcional) Arnés de Suspención

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

Cantidad: 1 – TG45AB – Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
Cantidad: 1 – S610 – Registro plástico
Cantidad: 3 – TGCR11 – Conector de Ojo
Cantidad: 2 – TGAB18 – Conector para Varilla
Cantidad: 1 – TGBUSG10 – Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

Cantidad: 1 – TGTDPC – Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
Cantidad: 1 – TG45AB – Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
Cantidad: 1 – S610 – Registro plástico chico
Cantidad: 1 – ANTIOX – Aerosol para protección de terminales
Cantidad: 3 – TGCR11 – Conector de Ojo
Cantidad: 2 – TGAB18 – Conector para Varilla
Cantidad: 4 – TGAC – Aislador para torre

No incluye cable de retenida. Se recomiendan 32 metros de retenida de 1/8′ (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 1/2′ x 6′. (TEN1/2X6OGJ o TEN1/2X6OQJ).

*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ06-PRO – ¡Todo incluido! Ideal para torres de 6 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Especificaciones Técnicas

Elaborado bajo normativa ISO 9001:2015
Galvanizado por inmersión caliente NMX-H-004-SCFI-2008
Resistencia al viento de hasta 200 km/h
Ideal para zonas costeras e industriales
Carga axial máxima de 200 kg
Altura de 6 metros con 2 tramos
