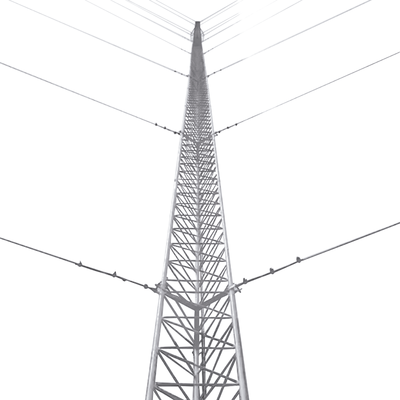

Características Destacadas:
- Producto elaborado bajo normativa ISO 9001:2015
- Gran elevación / Bajo costo
- 100% inspección de ensamble tramo a tramo
- Galvanizado por electrólisis ASTM B-633
- Ideal para zonas secas libres de corrosión
Características Físicas:
- Carga axial máxima: 350 kg
- Altura: 6 metros (2 tramos)
- Resistencia al viento: 200 km/h
- Protección anticorrosiva: Galvanizado electrolítico (ASTM B-633)
- Aplicación: Intemperie (zonas desérticas o de baja humedad)
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | STZ35 | Tramo de torre de 35 cm de ancho de cara |
| 1 | SCZ35P | Copete de torre de 35 cm con opresor para pararrayo |
| 1 | SBZ35 | Base para torre de 35 cm |
| 1 | SAB45 | Ancla para base 35/45 de torre |
| 1 | SJB35 | Brida de sujeción de retenida |
| 3 | SAZ45 | Ancla de piso para retenida |
| 6 | CUELLO-14-HDG | Cuello para cable de retenida |
| 18 | NUDO-316-FJG | Abrazadera tipo perro de 3/16′ |
No incluye cable de retenida. Se recomiendan 32 metros de retenida de 3/16′ (SRET-474-CAM o SRET-316-DA) o diámetros superiores.
No incluye tensores. Se recomiendan 3 tensores de 5/8′ x 9′. (TEN5/8X9OGJ o TEN5/8X9OQJ).
* El no usar accesorios de instalación originales como bridas, base de torre, ancla de torre o anclajes de retenida se considera pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Accesorios complementarios (No incluidos):
Sistema de señalización/Iluminación (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED autónomo con fotocelda, panel solar y batería. Tipo L810 |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 9 | SRET-338CAM | Cable de 3/8′ |
| 6 | NUDO-38FJG | Nudo forjado 3/8′ |
| 2 | CUELLO-38-HDG | Cuello 3/8′ |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de seguridad para instalador |
| 1 | SYS-USA7B | (Opcional) Arnés de suspención |
* La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de tierra física recomendada para torre y equipo montado en ella (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con electrodo, filtro y compuesto H2Ohm |
| 1 | S610 | Registro plástico |
| 3 | TGCR11 | Conector de ojo |
| 2 | TGAB18 | Conector para varilla |
| 1 | TGBUSG10 | Barra de unión con aisladores de 1000A de capacidad (sin gabinete) |
Nota: Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de pararrayos básico recomendado para torre (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta pararrayo con mástil de aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel |
| 1 | S610 | Registro plástico chico |
| 1 | ANTIOX | Aerosol para protección de terminales |
| 3 | TGCR11 | Conector de ojo |
| 2 | TGAB18 | Conector para varilla |
| 4 | TGAC114 | Aislador para torre |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de tierra física + pararrayo: DIAGRAMA
Recomendaciones:
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama representativo: Instalación de retenida versión 2.0
Imágenes de instalación
Especificaciones Técnicas
- Elaborado bajo normativa ISO 9001:2015
- Carga axial máxima de 350 kg
- Altura ajustable de 6 metros
- Resistencia al viento de 200 km/h
- Galvanizado electrolítico ASTM B-633
- Diseño modular para fácil ensamble
