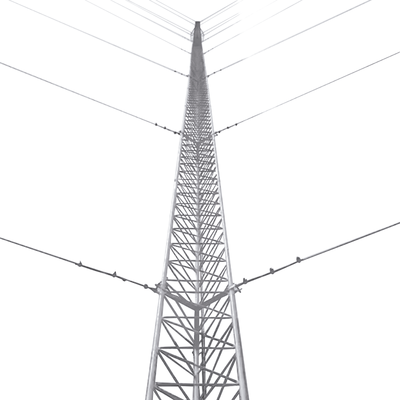

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

$19,257.00

Peso 0.01 kg
Dimensiones - × - × - cm
Marca

SYSCOM TOWERS

38 disponibles

Comparar
Añadir a lista de deseos
SKU: KTZ-30G-018P Categorías: , , Marca:
Descripción
Logo SYSCOM TOWERS

Características Destacadas

  • Normativa: ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo – Tramo
  • Galvanizado: Inmersión en Caliente (NMX-H-004-SCFI-2008)
  • Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 18 metros (6 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
  • Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
  • Cantidad: 6 – STZ30G – Tramo de torre de 30 cm de ancho de cara
  • Cantidad: 1 – SCZ30PG – Copete de torre de 30 cm con opresor para pararrayo
  • Cantidad: 1 – SBA30G – Base para torre de 30 cm
  • Cantidad: 1 – SAB30G – Ancla para base de torre
  • Cantidad: 3 – SJB30G – Brida de sujeción de Retenida
  • Cantidad: 3 – SAP01G – Ancla de losa o pared para Retenida
  • Cantidad: 18 – CUELLO-14-HDG – Cuello para cable de retenida
  • Cantidad: 54 – NUDO-316-FJG – Abrazadera tipo perro de 3/16′

No incluye cable de retenida. Se recomiendan 190 metros de retenida de 1/8′ (SRET-318-CAM ) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2′ x 6′. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos)
  • Sistema de Señalización/Iluminación (No incluido)
Sistema de línea de vida (No incluido)
  • Cantidad: 1 – SHE-LV – Par de herrajes de sujeción
  • Cantidad: 1 – S-GULV – Guía para línea
  • Cantidad: 21 – SRET-338CAM – Cable de 3/8′
  • Cantidad: 6 – NUDO-38FJG – Nudo forjado 3/8′
  • Cantidad: 2 – CUELLO-38-HDG – Cuello 3/8′
  • Cantidad: 1 – TRY-ACC-SLIDER – (Opcional) Carro de Seguridad para Instalador
  • Cantidad: 1 – SYS-USA7B – (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendado
  • Cantidad: 1 – TG45AB – Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • Cantidad: 1 – S610 – Registro plástico
  • Cantidad: 3 – TGCR11 – Conector de Ojo
  • Cantidad: 2 – TGAB18 – Conector para Varilla
  • Cantidad: 1 – TGBUSG10 – Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado
  • Cantidad: 1 – TGTDPC – Punta Pararrayos Dipolo Corona
  • Cantidad: 1 – TG45AB – Electrodo de 45 Amp. Con un saco de compuesto mejorador(H2OHM), brújula y nivel
  • Cantidad: 1 – S610 – Registro plástico chico
  • Cantidad: 1 – ANTIOX – Aerosol para protección de terminales
  • Cantidad: 3 – TGCR11 – Conector de Ojo
  • Cantidad: 2 – TGAB18 – Conector para Varilla
  • Cantidad: 12 – TGAC – Aislador de cable de bajada

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de Instalación de Retenida Versión 2.0

Imágenes de Instalación

Imagen de Instalación de Torre Arriostrada

Especificaciones Técnicas

  • Certificación ISO 9001:2015, calidad asegurada
  • Carga axial máxima de 200 kg
  • Resistencia al viento de 200 km/h
  • Galvanizado en caliente NMX-H-004-SCFI-2008
  • Altura de 18 metros en 6 tramos
  • Diseño optimizado para zonas costeras e industriales
