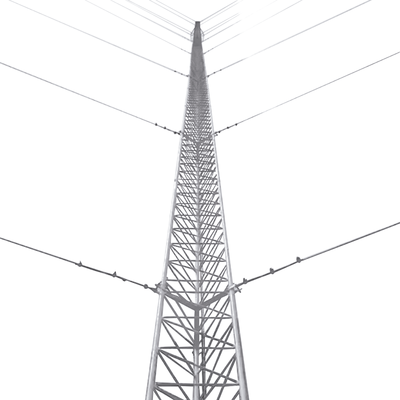

Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo – Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas
- Carga Axial Máxima: 200 Kg.
- Altura: 9 metros (3 tramos).
- Resistencia al viento: 200 km/hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes
| Cantidad | Modelo | Descripción |
|---|---|---|
| 3 | STZ30G | Tramo de torre de 30 cm de ancho de cara. |
| 1 | SCZ30PG | Copete de torre de 30 cm con opresor para pararrayo. |
| 1 | SBA30G | Base para torre de 30 cm. |
| 1 | SAB30G | Ancla para base de torre. |
| 2 | SJB30G | Brida de sujeción de Retenida. |
| 3 | SAP01G | Ancla de losa o pared para Retenida. |
| 12 | CUELLO-14-HDG | Cuello para cable de retenida |
| 36 | NUDO-316-FJG | Abrazadera tipo perro de 3/16′. |
No incluye cable de retenida. Se recomiendan 75 metros de retenida de 1/8′ (SRET-318-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 6 tensores de 1/2′ x 6′. (TEN1/2X6OGJ o TEN1/2X6OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810. |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 12 | SRET-338CAM | Cable de 3/8′ |
| 6 | NUDO-38FJG | Nudo forjado 3/8′ |
| 2 | CUELLO-38-HDG | Cuello 3/8′ |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador. |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención. |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ09-PRO. – ¡Todo incluido! Ideal para torres de 9 m con dipolo corona, cableado y electrodos con .
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel. |
| 1 | S610 | Registro plástico chico. |
| 1 | ANTIOX | Aerosol para protección de terminales. |
| 3 | TGCR11 | Conector de Ojo. |
| 2 | TGAB18 | Conector para Varilla. |
| 2 | TGAC | Aislador para torre. |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
Especificaciones Técnicas
- Normativa ISO 9001:2015 para alta calidad
- Galvanizado inmersión caliente NMX-H-004-SCFI-2008 anticorrosivo
- Carga axial máxima 200 kg
- Resistencia al viento 200 km/h
- Ideal zonas costeras y áreas industriales
- 3 tramos modulares para fácil instalación
