Cómo Funciona?
Los sistemas HIBRIDOS con batería permiten aprovechar al máximo la energía solar. Los paneles solares generan electricidad en corriente directa, que es transformada en corriente alterna mediante un inversor híbrido. Este sistema suministra energía a la vivienda y almacena el excedente en una batería para su uso posterior, maximizando el ahorro y la independencia energética.
Este sistema permite reducir el consumo de la red eléctrica hasta en un 95%, brindando autonomía y asegurando el suministro en caso de fallos en la red.

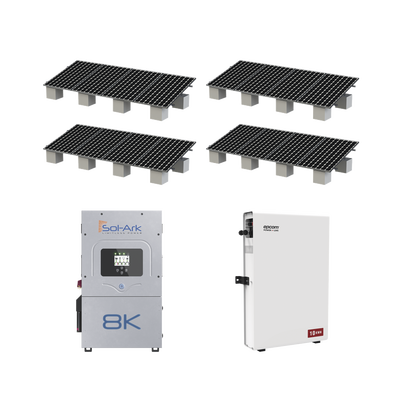

| Cantidad | Modelo | Descripción |
|---|---|---|
| 16 | LR772HVH645M | Módulo 645w |
| 1 | 8K2P | Inversor híbrido Sol-Ark de 8KW 220Vca |
| 1 | RES20010K | Batería de 10KW |
| 4 | VEKTOR8RBLK | Montaje para paneles solares |
Aplicación
Este sistema es ideal para viviendas privadas que buscan independencia energética y ahorro en su recibo de electricidad. Su batería integrada permite el almacenamiento de energía para uso nocturno o en cortes de luz.
Beneficios
–Amigable con el Usuario: Diseño compacto, fácil instalación y transporte.
–Alto Rendimiento: Eficiencia de hasta 97.8%, doble MPPT para distintas orientaciones y amplio rango de voltaje para mayor producción de energía.
–Seguro y Confiable: Protección múltiple, detección de errores avanzada, grado de protección NEMA 4X y enfriamiento natural.
-Transferencia a nivel de un UPS: 4 ms
Especificaciones
- Datos de Entrada (FV) :10,400W
- Rango de Voltaje de Operación de MPPT: 100 – 500 Vcc
- Rango de Voltaje de MPPT: 125 – 500V
- Voltaje de Arranque: 125V
- Máx. Voltaje de Entrada 1: 500V
- Máx. Corriente de Entrada por MPPT: 18A
- Máx. Corriente de Corto Circuito por MPPT: A
- No. de MPPTs : 2
- No. de Cadenas Solares por MPPT: 2
- Datos de Salida (CA)
- Voltaje Nominal CA:8000W
- Máx. Corriente de Salida 3: 33.4A
- Potencia Aparente, pico (5s, off-grid) 4: 1200VA
- Voltajes de Salida CA Opcionales (monofásico): 208V – 240V
- Frecuencia de la Red: 50 / 60Hz
- Máx. Corriente de Paso de la Red : 63A
- Rango de Factor de Potencia: +/- 0.9 ajustable
- Tiempo de Transferencia de Respaldo: 4ms
- Máx. Eficiencia: 97.6%
- Modos de Venta de Energía: Limitado al Hogar / Conectado a la Red
- Diseño (CD a CA): Sin transformador CD
- Apilable en Paralelo: Hasta 9 en paralelo
- Datos de Entrada de Batería (CD)
- Tecnologías de Batería: Litio / Ácido-Plomo
- Voltaje Nominal CD: 48V
- Rango de Operación de Voltaje: 40 – 60V
- Capacidad: 50 — 9900Ah
- Máx. Corriente de Carga / Descarga: 190A
- Controlador de Carga: 3-Etapas con Equalization
- Eficiencia de Carga de Red a Batería: 96.0%
- Sensor de Temperatura de Batería: Incluido
- Arranque de Generador Automático: Arranque de dos hilos – Integrado
- Comunicación BMS: CANBus & RS485 MODBUS
- Datos Generales:
- Peso: 32 kg / 70.5 lb.
- Recinto (Carcasa): IP65 / NEMA 3R
- Temperatura Ambiente: -25~55°C, > 45°C reducción de potencia
- Ruido / Sonido: < 30 dB @ 25°C (77°F)
- Consumo Inactivo – Sin Carga: 60W
- Comunicación y Monitoreo: Hardware Wi-Fi & LAN incluido
- Garantía Estándar: 5 años
- Protecciones y Certificaciones:
- Certificaciones y Listados: UL1741-2010/2018, IEEE1547a-2003/2014
- Detección de Arco Eléctrico (FV) — NEC 690.11
- Protección contra rayos en la entrada FV
- Protección Contra el Aislamiento
- Protección Contra Polaridad Inversa de FV Integrado
- Detección de la Resistencia de Aislamiento
- Unidad de Control de la Corriente Residual
- Protección Contra Sobrecorriente de Salida
- Protección de la Salida en Cortocircuito
- Protección Contra Sobrecarga: CD Tipo II / CA Tipo II
- Baterías De Litio Compatibles:
- V5BATTERY
- EBOX48100R
- RES20010K
- RES1005K
- RLB10048MAX
