Lista de compatibilidad Ubiquiti Networks:
– LOCOM2.
– LOCOM5.
– ROCKETM2, ROCKETM5, R5AC-Lite
Pinout de cable para alimentar equipos Ubiquiti Networks:
– Se usa un cable con configuración directa.
Lista de compatibilidad Cambium Networks:
Pinout de cable para alimentar equipos Cambium Networks:
– Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).
_12.19.22.png)
Lista de componentes incluidos en el kit:
1 x EPL22512A – Módulo fotovoltaico de 225 W, 12 Vcc.
1 x LS3024EU – Controlador de carga 30 A, 12 Vcc.
2 x WIPOE6224 – Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.
2 x PL120D12 – Acumulador ciclo profundo VRLA 12 Vcc, 120 Ah.
1 x EPIMB225V1 – Montaje para poste
1 x SVR-1419-G – Gabinete metálico para baterías.
No incluye el montaje MP-1419-V4 de gabinete para poste.

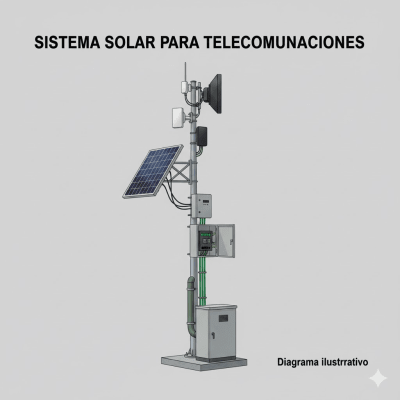

Diagrama de Instalación.
Este KIT no incluye el supresor LA302DC, no es necesario pero es muy recomendable su intalacion para proteccion de descargas atmosfericas
Se recomienda el uso de cable especializado y distancias previstas a continuación.
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
|
Cantidad |
Modelo |
Función del cable en este KIT |
|
1 |
Cable fotovoltaico, Punta Positiva del conector PROSECB02 al positivo del controlador |
|
|
1 |
Cable fotovoltaico, Punta negativa del conector PROSECB02 al negativo del controlador |
|
|
1 |
Negativo de baterías del controlador al negativo de la primer batería |
|
|
1 |
Positivo de baterías del controlador al positivo de la segunda batería |
|
|
2 |
Del positivo de carga del controlador a la entrada positiva del TP1224G respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
|
2 |
Del negativo de carga del controlador a la entrada negativa del TP1224G respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería. |
