Descripción Técnica

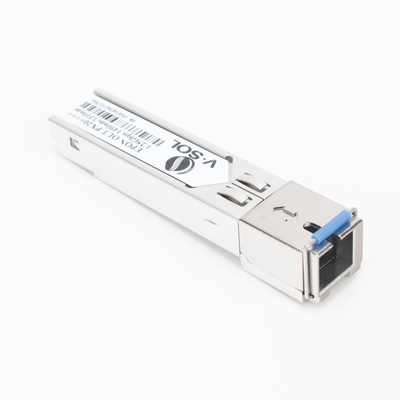

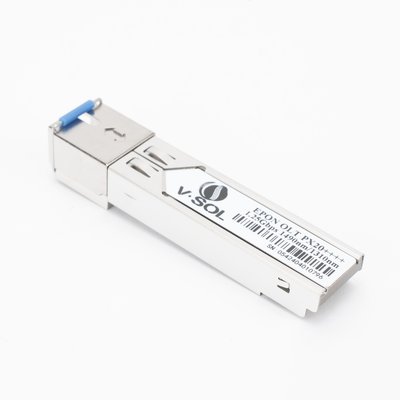

El módulo transceptor EPON OLT está diseñado específicamente para redes ópticas pasivas Gigabit Ethernet (EPON) con una distancia de transmisión de hasta 20 km. El módulo incorpora un transmisor continuo de 1490 nm y un receptor de modo ráfaga (burst-mode) de 1310 nm.

La sección de transmisión utiliza un láser DFB de 1490 nm y un controlador de láser integrado diseñado para ser seguro para los ojos bajo cualquier condición de falla. El controlador del láser incluye funciones de control automático de potencia (APC) y compensación de temperatura, diseñadas para mantener constante la potencia óptica de salida y la relación de extinción a través de la temperatura y el envejecimiento.

La sección de recepción utiliza un APD integrado y un preamplificador montados juntos. El módulo tiene la función de indicación de detección de potencia óptica de recepción en modo ráfaga. El receptor incluye una función de monitoreo óptico digitalizado, que convierte directamente cualquier potencia óptica recibida de una ONU en digital, con una entrada de disparo (trigger) desde el sistema. Cuando se detecta el flanco ascendente del disparo, el procesador DDM inicia una conversión de potencia óptica de ráfaga, y el resultado digital está disponible a través de la interfaz DDM después del tiempo de conversión.
