Características

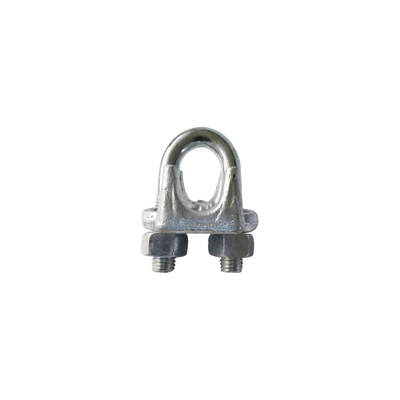

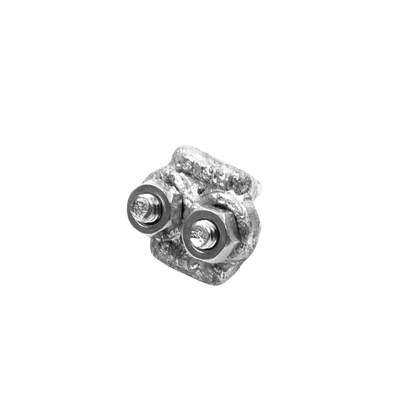

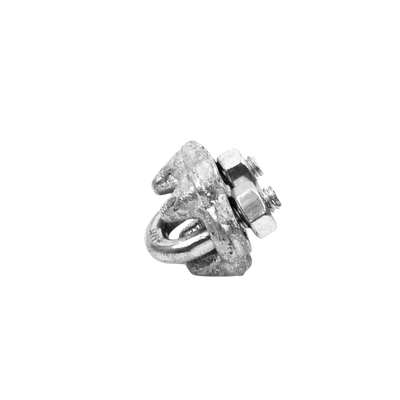

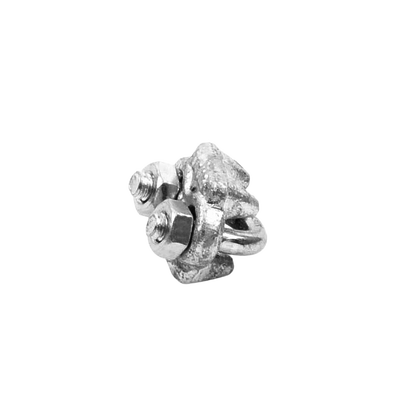

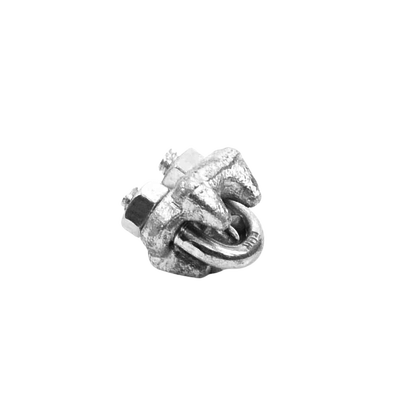

- Nudo forjado para instalaciones con cable de retenida para carga constante o de alta demanda
- Cumple con la especificación FFC 4500 Type 1, class 1
- Torque recomendado: 30 lb-ft
- Número mínimo de nudos por unión: 2
- Distancia del cuello a la que debe ser instalado el primer nudo: 5-1/4′
Pasos de instalación
La longitud necesaria para instalar perros en cada caso, se obtendrá multiplicando el diámetro 25 veces hasta 1′ y 35 veces hasta 2′.
- Doblar el cable de acero a la medida requerida, para formar el ojo, instalar la primera grapa que deberá ser junto a la punta muerta del cable, aprox. 10 cm y asegurarla con la sección en ‘U’, en tanto la línea de carga debe descansar y ser sujetada por la silleta de la grapa, acomodar el guardacabo en la posición de carga.
- Instalar la segunda grapa de la misma manera y al otro extremo, junto al guardacabo, sujetar firmemente pero aún no a la fuerza requerida.
- Colocar la tercera grapa (si aplica) exactamente a la mitad de la otras dos. Todas las grapas deben quedar con la misma orientación.
- Aplicar una leve tensión, apretar y rectificar el agarre de las tuercas haciéndolo de manera paulatina y alternada, hasta llegar a la torsión recomendada.
- Revisar todas y cada una de las grapas antes de efectuar la primera maniobra y posteriormente en lapsos regulares ya que la tensión tiende a alargar el cable y por consiguiente disminuye su diámetro.
Notas importantes
La retenida se estirará y es posible que su diámetro cambie cuando comience la tensión. Se debe inspeccionar periódicamente y volver a tensionar. El valor de torque recomendado está basado en tuercas limpias, secas y libres de cualquier humectante.
Especificaciones Técnicas
- Nudo forjado para alta resistencia y durabilidad
- Cumple norma FFC 4500 Tipo 1 Clase 1
- Torque recomendado 30 lb-ft para fijación segura
- Mínimo 2 nudos por unión garantizada
- Primer nudo a 5-1/4' del cuello
- Diseño para instalación precisa y segura
