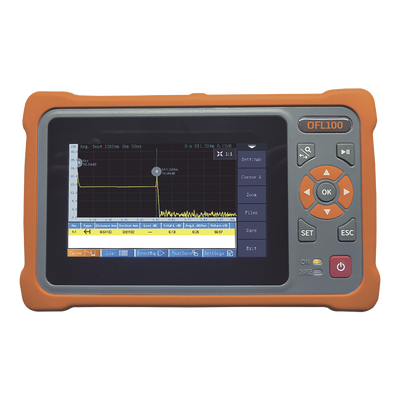

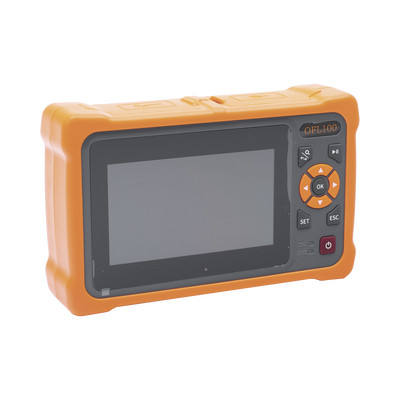

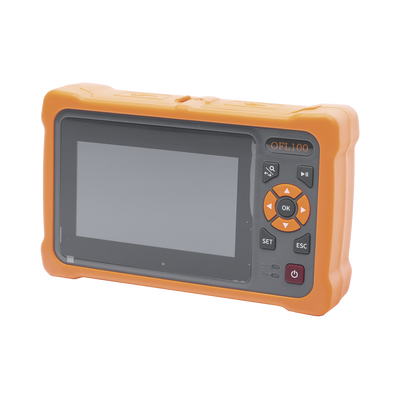

OTDR para pruebas en Enlaces de Fibra Óptica, longitudes de onda 1310 y 1550 nm con entrada SC/APC.
Descripción
El OFL100 OTDR permite al técnico de fibra de primera línea localizar rápidamente eventos de pérdida en una trayectoria de fibra óptica. La pantalla táctil proporciona una interfaz intuitiva incluso para técnicos recién integrados que simplifican la localización de eventos de pérdida como fibras cortadas, conectores contaminados o dañados, así como fibras excesivamente dobladas.
El modo automático permite que el técnico inicie una medición sin ajustar ningún parámetro de prueba. El modo OTDR experto proporciona acceso a todas las funciones que el técnico experto en OTDR para que puedan refinar los parámetros de medición que les permitan solucionar los fallos más exigentes.
Los resultados se pueden mostrar utilizando un trazado OTDR tradicional o un mapa lineal con análisis Pasa/Falla seleccionable por el usuario. Todos los eventos son medidos, anotado, guardado y exportado como un archivo SOR estándar de la industria que cumple con los estándares GR196 Telcordia. El archivo SOR puede ser importado al programa Trace Viewing donde el análisis puede ser realizado, y los resultados de la prueba se pueden guardar como un informe PDF.
Cuenta con un rango dinámico de 26/24 dB para 1310/1550 nm respectivamente.
Características
Rápido
- Funciones de prueba con un botón: Comienza las mediciones con tan solo presionar un botón.
- Prueba automática: Establece de manera automática los parámetros de prueba para obtener resultados óptimos de prueba.
Preciso
- Interfaz gráfica touchscreen: Fácil de leer, incluso en condiciones de luz baja o brillante.
- Medición de longitudes y defectos: Permite localizar rápidamente fallas.
- 128,000 puntos de datos: Proporcionan resultados de alta precisión.
Confiable
- Visor de enlaces: Anota el enlace de fibra completo en un formato de aprobado/falla fácil de interpretar.
- Informes de aceptación de cable: Genera informes personalizados que incluyen firma de trazo y eventos de fibras.
- Batería de larga duración: Funciona por más tiempo sin carga. Hasta 12 horas de uso continuo.
Funciones
- OTDR
- Medidor de potencia
- VFL
- Fuente de luz estabilizada
- Mappeo de cable ethernet
Incluye
- OTDR OFL100
- Fuente de poder con cable USB
- Estuche
- Adaptador SC/APC
- Certificado de calibración
- Tarjeta de referencia rápida
- Tarjeta SD 8 GB
NOTA: No soporta pruebas con fibra viva (Equipo activo conectado en la fibra óptica)
Se recomienda complementar el uso del OTDR OFL100 con una bobina de lanzamiento para eliminar la zona muerta, se recomienda el modelo LC-500
Especificaciones Técnicas
- Longitudes de onda 1310/1550 nm para fibra monomodo
- Entrada SC/APC con conexión de precisión profesional
- Pantalla táctil intuitiva para fácil manejo
- Modo automático con un botón para pruebas rápidas
- Rango dinámico 26/24 dB para alta sensibilidad
- 128,000 puntos de datos para precisión máxima
