Descripción general

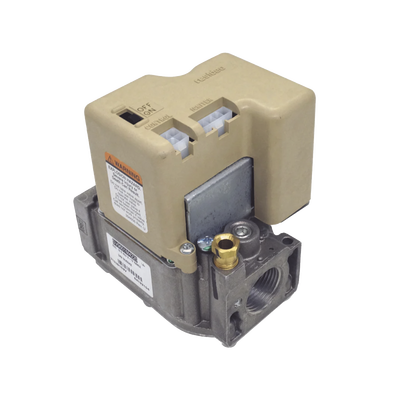

Los controles del sistema SmartValve® combinan el control de flujo de gas y las funciones de secuenciación del piloto electrónico intermitente en una sola unidad. Esta familia de productos ofrece varias secuencias piloto intermitentes diferentes para una amplia gama de aplicaciones. La aplicación específica del Sistema SmartValve es responsabilidad del fabricante del aparato. Son directamente compatibles con los quemadores de piloto intermitente Q3450 o Q3480 utilizados con los controles originales del aparato.
Características
- Adecuado para una amplia gama de aparatos a gas, incluidos hornos residenciales, hornos de techo, calderas residenciales, calefactores unitarios, calefactores infrarrojos, calefactores portátiles y unidades de cocina comerciales.
- La secuencia de encendido incluye una prueba cronometrada para el encendido.
Especificaciones del producto
Dimensiones
- Dimensiones (pulgadas): 3.2 pulgadas de ancho x 4.9 pulgadas de alto x 4.1 pulgadas de largo
- Dimensiones (mm): 81 mm ancho x 124 mm alto x 104 mm largo
Características físicas
- Tipo de artículo: Producto
- Montaje: 0 a 90 grados en cualquier dirección desde la posición vertical de la perilla de control de gas, incluso verticalmente
- Tamaño de entrada/salida: 3/4 pulg. NPT x 3/4 pulg. NPT
Especificaciones eléctricas
- Clasificaciones eléctricas: 24 Vca
- Frecuencia: 50 Hz / 60 Hz
- Voltaje: Llame para calor–24 Vac, 60 Hz
Rendimiento
- Tiempo de respuesta de falla de llama: 1.6 segundos a 3 µA
- Tiempo de prueba de encendido: 90 seg
- Ensayos de encendido para bloqueo: reintento continuo
Rango de temperatura
- Rango de temperatura ambiente (C): -40 C a +79 C
- Rango de temperatura ambiente (F): -40 F a +175 F
Características de encendido
- Tipo de sistema de encendido: Encendido piloto de superficie caliente intermitente
- Secuencia de encendido: Piloto Intermitente
- Fuente de ignición: Piloto
Características adicionales
- Tipo de gas: LP
- Sentido de llama: dos varillas
- Características de apertura: Estándar
Regulador de presión
- Ajuste del regulador de presión (psi): wc de 10.0 pulg.
- Ajuste del regulador de presión (kPa): 2.49 kPa
- Toma de presión: 1/8 pulg. – NPT
Capacidad
- Capacidad (ft³/hr): Máximo a 1 pulg. PD: 300 ft³/hr; Máximo: 415 ft³/h; Mínimo–30 ft³/hr
- Capacidad (m³/h): Máximo a 1 pulg. PD: 8.5 m³/h; Máximo: 11.8 m³/h; Mínimo–0,8 m³/h
Especificaciones Técnicas
- Control de flujo de gas integrado en unidad única
- Compatible con quemadores Q3450/Q3480 para fácil integración
- Secuencia de encendido con prueba cronometrada de 90 segundos
- Diseño compacto de 3.2 x 4.9 x 4.1 pulgadas
- Rango amplio de temperatura de operación -40°C a +79°C
- Capacidad de flujo ajustable de 30 a 415 ft/hr
