Las placas frontales de la serie Classic están disponibles en 1, 2, 3, 4 y 6 puertos para instalación vertical, y 2 y 4 puertos para instalación horizontal. Las placas frontales de la serie Classic aceptan todos los módulos Mini Com® para aplicaciones UTP, STP, fibra óptica y audio/video. Las placas frontales están disponibles en un diseño al ras o inclinado, y disponibles con o sin etiquetas. El diseño inclinado aumentará la profundidad de la pared para mejorar el control del radio de curvatura.
Especificaciones Principales
- Tipo: Placa de pared vertical
- Estilo: Plano
- Color: Blanco
- Material: ABS
- No. de espacios para módulo: 1
- No. de puertos: 1
- Montaje: Vertical
- Tipo de módulo: Mini-Com
- Dimensiones: 69.8 x 114.3 mm (2.75 x 4.5 pulg.)
- Cumple con: RoHS
Características Técnicas
- Material: ABS
- Montaje: Agujeros para tornillos con pestañas de retención, espaciados para aberturas de un solo gang
- Compatibilidad: Compatibles con adaptador de pared Panduit
- Embalaje: Suministrado con dos tornillos de cabeza ranurada #6 – 32 de 1′ de largo
- Embalaje adicional: Las placas sin etiquetas incluyen tornillos de montaje que coinciden con el color de la placa
- Empaque: Las placas se empaquetan una por bolsa, diez por caja
Opciones de Identificación
- Opción 1: Etiquetado adhesivo
- Opción 2: Bolsillo de etiqueta dedicado
- Opción 3: Ranuras de iconos para identificación de datos y voz
Opciones de Color
- CFP1WH: Blanco
- CFP1EI: Ivory Eléctrico (Electric Ivory)
- CFP1IG: Gris Internacional (International Gray)
- CFP1BL: Negro (Black)
- CFP1OR: Naranja (Orange)
- CFP1RD: Rojo (Red)
- CFP1BU: Azul (Blue)
- CFP1GR: Verde (Green)
- CFP1YL: Amarillo (Yellow)
- CFP1VL: Violeta (Violet)
Aplicaciones
Las placas frontales de la serie Classic se montan en cualquier caja de conexiones estándar de tamaño único gang y también pueden montarse en un adaptador de pared o en soportes para canalizaciones. Cuando se utilizan placas frontales de la serie Classic con canalizaciones superficiales Panduit, se garantiza la coincidencia de colores.
Las placas frontales inclinadas dedicadas proporcionan espacio adicional para el control del radio de curvatura, lo que ayuda a cumplir con los estándares. Las placas frontales con etiqueta y cubierta de etiqueta ofrecen una forma rápida y fácil de identificar la conexión.
Dimensiones

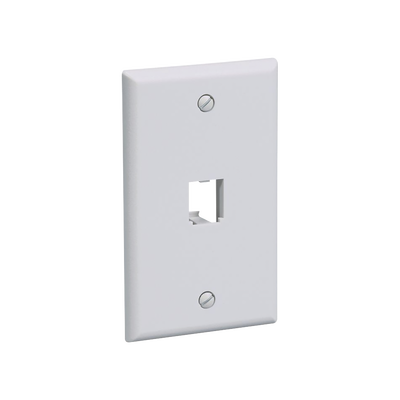

Las dimensiones de la placa de pared vertical CFP1WH son:
- Ancho: 69.8 mm (2.75 pulgadas)
- Alto: 114.3 mm (4.50 pulgadas)
- Espesor: 7.0 mm (0.28 pulgadas)
Las dimensiones se proporcionan en pulgadas con valores métricos entre corchetes.
Opciones de Montaje
- Montaje vertical: Diseño estándar para instalación en cajas de conexiones
- Montaje en pared: Compatibilidad con adaptadores de pared Panduit (MWBA1)
- Montaje en canalizaciones: Compatibilidad con soportes para canalizaciones superficiales
Información de Contacto
Para obtener una copia de las garantías de productos Panduit, visite www.panduit.com/warranty
Para más información visite www.panduit.com
Contacte al servicio al cliente por correo electrónico: [email protected] o por teléfono: 800.777.3300 y solicite OTSP20
Especificaciones Técnicas
- Placa vertical de 1 puerto Mini-Com
- Diseño al ras o inclinado para control de curvatura
- Material ABS resistente y duradero
- Compatibilidad con cajas estándar de un solo gang
- Ranuras de iconos para identificación clara de datos y voz
- Dimensiones compactas de 69.8 x 114.3 mm
