Descripción

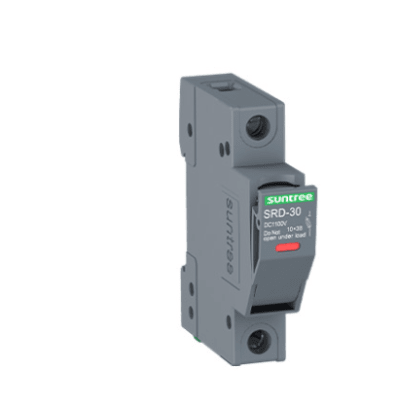

Portafusibles diseñado específicamente para la industria fotovoltaica. Esta serie de productos incorpora fusibles y se utiliza para la protección contra sobrecorriente en circuitos principales y equipos con un voltaje nominal que no exceda los 1000V DC, una corriente nominal que no exceda los 30A y una capacidad nominal de cortocircuito que no exceda los 30kA. Se utiliza principalmente en sistemas de almacenamiento de energía, como protección contra cortocircuitos y sobrecargas en dispositivos de generación de energía solar fotovoltaica, baterías y otros equipos semiconductores.
Parámetros Técnicos
- Modelo: SRD-30
- Normas de referencia: IEC/EN60947-1 IEC/EN 60947-3
- Tensión nominal de aislamiento (Ui): 1200V
- Tensión nominal de operación (Ue): DC1100V
- Corriente nominal de operación (Ie): 1A-30A
- Tensión nominal soportada de impulso (Uimp): 6kV
- Potencia disipada nominal aceptada: ≤4W
- Número de polos: 1P
- Corriente nominal limitada de cortocircuito: 30KA
- Tamaño del fusible compatible: φ10×38mm
- Clase de protección: IP20
- Categoría de uso: PV-0
- Método de instalación: Riel DIN de 35mm
- Capacidad de cableado: 1-10mm²
- Tornillo de conexión / Par de apriete del bloque terminal: M5 / 1.8-2.3N.m
- Longitud del cable pelado: 13mm
Condiciones Normales de Uso e Instalación
- Temperatura de funcionamiento: -5 °C ~ +40 °C
- Altitud: ≤ 2,000 m
- Categoría de instalación: Clase II, Clase III
- El producto debe instalarse preferentemente en posición vertical, y no debe haber golpes ni vibraciones significativas en el lugar de instalación
Imágenes
Especificaciones Técnicas
- 1000V DC para sistemas fotovoltaicos
- 1 polo para conexión monofásica
- Instalación en riel DIN 35mm
- Protección IP20 contra contactos accidentales
- 30kA capacidad de corte de cortocircuito
- Rango de corriente 1-30A ajustable
