El VM5808H se destaca por su conmutación perfecta gracias a una arquitectura de matriz FPGA, lo que asegura una transmisión de vídeo ininterrumpida, un control en tiempo real y estabilidad en la señal. Este dispositivo incorpora un escalador de alto rendimiento que permite ajustar diversas resoluciones de entrada a las de salida, optimizando la calidad de vídeo e imagen para los espectadores en todas las pantallas. Además, el VM5808H integra funciones de videowall, accesibles mediante una interfaz gráfica web (GUI) sencilla, permitiendo la creación de hasta 16 perfiles de conexión personalizables para distintos diseños de videowall.
Características generales
- Entrada de video:
- Interfaces: 8 x HDMI Tipo A hembra (Negro)
- Impedancia: 100 Ω
- Distancia máxima: hasta 3 m
- Salida de vídeo:
- Interfaces: 8 x HDMI Tipo A hembra (Negro)
- Impedancia: 100 Ω
- Distancia máxima: hasta 15 m
- Video:
- Tasa de datos máxima: 6,75 Gbps (2,25 Gbps por carril)
- Reloj de píxeles máximo: 225 MHz
- Normativa: HDMI (3D, Color profundo), Compatible con HDCP 1.4 Control de electrónica de consumo (CEC)
- Resolución máxima: Hasta 1080p
- Max. Distancia: Hasta 15 metros
- Control:
- RS-232: Conector: 1 x DB-9 hembra (Negro) Velocidad de trasmision y protocolo: Velocidad de trasmision: 19200, Bits de datos: 8, Bits de parada: 1, Paridad: No, Control de flujo: No
- Ethernet: 1 x RJ-45 hembra
- IR: 1x Mini conector estereo hembra (negro)
- Configuración EDID
- Modo EDID: Predeterminado / Puerto 1 / Remix / Personalizado (compatibilidad con Asistente EDID)

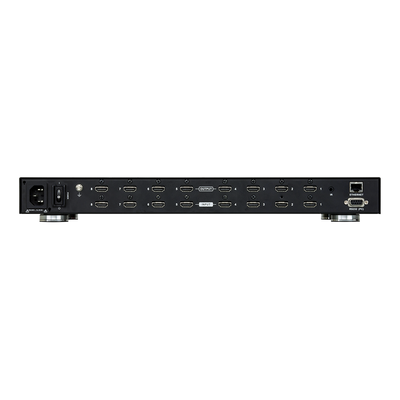

- Conectores:
- 1x toma de CA de 3 clavijas
- Power
Clasificación de potencia máxima de entrada: - Consumo de energía
- CA 110 V: 56,5 W: 265 BTU
- CA 220 V: 55,0 W: 258 BTU
- Ambiental:
- Temperatura de funcionamiento 0-50 °C
- Temperatura de almacenamiento -20 – 60 °C
- Humedad 0 – 80% RH, sin condensación
- Propiedades Físicas
- Carcasa Metálica
- Peso 4.16 kg (9.16 libras)
- Dimensiones (LA x AN x AL) 43.24 x 26.23 x 4.40 cm (17.02 x 10.33 x 1.73 pulgadas)
- Seamless Switch™ – El diseño ATEN FPGA unifica los formatos de vídeo para proporcionar secuencias de vídeo continuas, conmutación en tiempo real y transmisión de señal estables
Contenido del equipo
El equipo contiene: 1x VM5808H Conmutador de matriz HDMI con escalador 8 x 8, 1x LIN2-418K-E12G cable de alimentación, 1x 2XRT-0106G Control remoto por infrarrojos, 1x 2XRT-0003G receptor de infrarrojos, 1x kit de montaje, 1x manual de instrucciones
Especificaciones Técnicas
- Conmutación perfecta con arquitectura FPGA
- 8 entradas y salidas HDMI con soporte 3D
- Control vía IR, RS-232 y Ethernet
- Escalador integrado ajusta resoluciones entrada/salida
- Videowall con 16 perfiles personalizables
- Soporta resoluciones hasta 1080p a 15 metros
