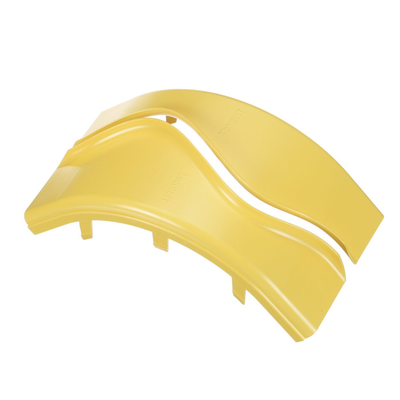

Tapa de Bajada Vertical Exterior de 90º
La tapa de bajada vertical exterior de 90º se utiliza con canaletas 4X4 FiberRunner™ para crear un ángulo ascendente de 90° a partir de un recorrido horizontal recto. Se combina con el accesorio de ángulo vertical interior de 90° FRIVRA4X4LYL para cambiar el nivel de un tramo horizontal recto, permitiendo el manejo eficiente de rutas de cableado óptico y cobre de alto rendimiento.
Características Principales
- Bajada vertical exterior 4×4 con ángulo de 90º
- Radio de curvatura de 50.8 mm para flexibilidad óptima
- Material de PC/ABS resistente a impactos
- Color amarillo para identificación visual
- Cumple con RoHS y listado UL 2024A
- Pruebas Telcordia GR-63-CORE nivel 3
Especificaciones Técnicas
- Radio de curvatura: 2′ (50.8 mm)
- Altura total: 8.67′ (220.2 mm)
- Ancho total: 5.36′ (136.1 mm)
- Compatibilidad: Canaletas 4×4 FiberRunner™
- Material: Policarbonato/Acrilonitrilo Butadieno Estireno (PC/ABS)
Aplicaciones
Este accesorio está diseñado para aplicaciones en centros de datos donde se requiere enrutar cables desde áreas de distribución hasta gabinetes o racks de equipos. Es especialmente útil en oficinas centrales de telecomunicaciones para el manejo de cables de fibra óptica entre marcos de distribución y bahías de equipos. Su diseño permite su instalación sobre racks o en aplicaciones bajo piso elevado aprobadas.
Beneficios del Sistema FiberRunner® 4×4
- Instalación rápida sin herramientas gracias a los acoples QuikLock™
- Cubierta con bisagra que se mantiene abierta entre 30° y 90° para acceso fácil
- Mantiene un radio de curvatura mínimo de 2′ para proteger contra pérdidas de señal
- Sistema robusto que protege los cables contra daños físicos
- Amplia gama de opciones de salidas laterales y accesorios de transición
- Colores amarillo y negro para diferenciar tipos de cableado
Cumplimiento y Certificaciones
- Listado UL bajo estándar 2024A (Ensamblajes de enrutamiento de cables de fibra óptica)
- Pruebas aplicables Telcordia GR-63-CORE Network Equipment Building Systems Nivel 3
- Cumple con directivas RoHS
- Material con clasificación de inflamabilidad 94V-0
Dimensiones
- Altura total: 8.67′ (220.2 mm)
- Ancho total: 5.36′ (136.1 mm)
- Radio de curvatura: 2′ (50.8 mm)
Especificaciones Técnicas
- Bajada vertical exterior 4×4 con ángulo 90°
- Radio de curvatura 50.8 mm para flexibilidad óptima
- Material PC/ABS resistente a impactos, color amarillo
- Cumple RoHS, listado UL 2024A y Telcordia GR-63-CORE nivel 3
- Altura 220.2 mm, ancho 136.1 mm, diseño compacto
- Compatible con canaletas 4×4 FiberRunner y accesorios QuikLock
