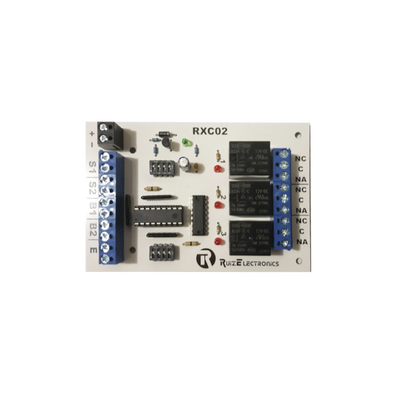

Características Principales
- Controla 2 puertas con salidas de relevador
- Puertas normalmente desbloqueadas o bloqueadas según configuración
- 2 entradas para sensor de puerta (NC – Contacto seco)
- 2 entradas para interruptor tipo botón (NO – Contacto seco)
- 1 entrada para botón de emergencia (NO – Contacto seco)
- 3 salidas de relevador: 2 para control de puertas y 1 para salida de emergencia
- Temporizador de activación de espera de apertura: 0 a 30 segundos
- Temporizador de tiempo de apertura de puerta: 0 a 30 segundos
- Alimentación: 12 VCC
- Dimensiones: 10.95 x 7.2 x 2.5 cm
Modos de Operación
- Puertas normalmente desbloqueadas: Al abrir una puerta, la segunda se bloquea automáticamente. Para desbloquear nuevamente se requiere cerrar la puerta abierta. Se establece un tiempo entre cierre de la primera puerta y desbloqueo de la segunda (0-30 segundos). Configuración: Puente en B1 y B2.
- Puertas normalmente bloqueadas: Requiere botón para desbloquear la puerta deseada (B1/B2). Se establece tiempo entre pulsación del botón y desbloqueo (0-30 segundos) y tiempo antes de bloquear nuevamente (0-30 segundos). Selector superior para tiempo de desbloqueo, selector inferior para tiempo de bloqueo.
Configuración de Temporización
Los temporizadores se configuran mediante los selectores SW1 a SW4, con una tabla de configuración predefinida:
| SW1 | SW2 | SW3 | SW4 | Tiempo (seg) |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 2 |
| 0 | 0 | 1 | 0 | 4 |
| 0 | 0 | 1 | 1 | 6 |
| 0 | 1 | 0 | 0 | 8 |
| 0 | 1 | 0 | 1 | 10 |
| 0 | 1 | 1 | 0 | 12 |
| 0 | 1 | 1 | 1 | 14 |
| 1 | 0 | 0 | 0 | 16 |
| 1 | 0 | 0 | 1 | 18 |
| 1 | 0 | 1 | 0 | 20 |
| 1 | 0 | 1 | 1 | 22 |
| 1 | 1 | 0 | 0 | 24 |
| 1 | 1 | 0 | 1 | 26 |
| 1 | 1 | 1 | 0 | 28 |
| 1 | 1 | 1 | 1 | 30 |
Funcionamiento de Emergencia
La tarjeta incluye una entrada de emergencia que, al activarse, acciona ambos relevadores para liberar las puertas. Esta entrada requiere un botón de emergencia tipo enclavado para su activación.
Configuración y Ajustes
- Selector superior: Configura el tiempo entre la pulsación del botón y el desbloqueo de la puerta (0-30 segundos)
- Selector inferior: Configura el tiempo antes de bloquear nuevamente la puerta (0-30 segundos)
- Puente B1 y B2: Habilita el modo de puertas normalmente desbloqueadas
Información Adicional
- Garantía: 1 año
- Disponibilidad: Disponible desde Enero 2017
Video de Referencia
Especificaciones Técnicas
- Control de 2 puertas con salidas de relevador
- Entradas para sensor y botón de seguridad
- Temporizadores ajustables 0-30 segundos para bloqueo y desbloqueo
- Alimentación 12 VCC operación eficiente y estable
- Dimensiones compactas 10.95 x 7.2 x 2.5 cm
- Modo emergencia con botón enclavado para liberar puertas
