Características principales

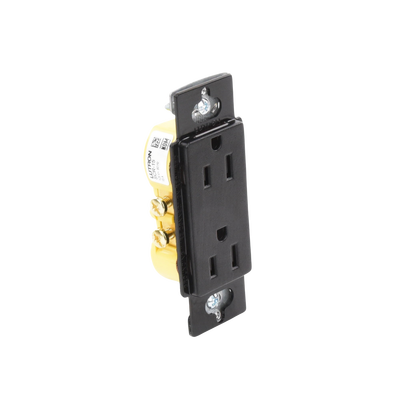

- Tomacorriente 15 A
- No incluye tapa de pared
- Modelo recomendado para tapa: SC-1-MN
- Diseño compacto para instalaciones estándar
- Compatible con sistemas eléctricos residenciales
- Material resistente y duradero para uso prolongado
- Tipo de instalación: Montaje en caja estándar de pared
- Resistente a daños por manipulación (Tamper Resistant)
Especificaciones técnicas
- Tensión: 125 V~ 60 Hz
- Corriente: 15 A
- Capacidad de conexión: Hasta dos conductores 14 AWG a 10 AWG
- Conductores compatibles: Sólidos o de alivio
- Tipo de cableado: Cobre solamente

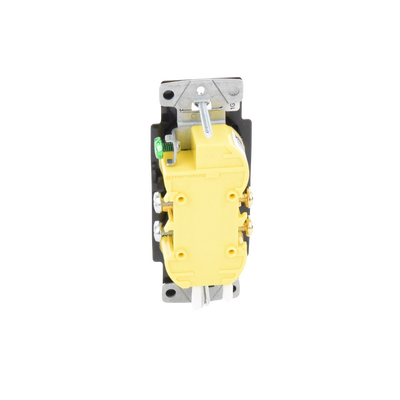

- Instalación: Capaz de conexión lateral o posterior
- Temperatura operación: 32 ˚F a 104 ˚F (0 ˚C a 40 ˚C)
- Humedad máxima: 90% sin condensación
Compatibilidad y montaje
- Compatible con placas de la serie New Architectural
- Compatible con placas Palladiom y GRAFIK T
- Dimensiones: 4.7′ (119 mm) de alto x 2.8′ (71 mm) de ancho
- Profundidad: 0.9′ (23 mm)
- Conexión para cableado independiente (Split feed installation)
- Conexión tipo horquilla (Fork terminal) compatible
- Instalación interior solamente
- Conforme a normas UL498
Diagrama de conexiones
Conexión básica:
- Línea/Hot: Terminal de cobre
- Neutro: Terminal plateado
- Tierra: Conexión de tierra
Información de pedidos
Para pedidos, use el siguiente formato:
- Modelo: LTR-F15-TR-XX (donde XX es el código de color)
- Códigos de color: Ver tabla de colores en página de especificaciones
- Accesorios: Tapa de pared SC-1-MN (no incluida)
Notas importantes
- Las placas metálicas requieren el uso de tomacorrientes negros
- Las placas de vidrio requieren tomacorrientes blanco brillante
- Los acabados mate vienen en el mismo color que la placa
- Para instalaciones múltiples, use kit de placas LWT-U-XX-XX
- Las placas metálicas no están disponibles para GRAFIK T RF C•L Hybrid Keypads
Recomendaciones de instalación
- Verificar compatibilidad con sistema eléctrico antes de instalar
- Desconectar corriente antes de realizar instalación
- Seguir códigos eléctricos locales y nacionales
- Verificar polaridad correcta durante la conexión
- Para instalación múltiple, utilizar kit de montaje adecuado
Especificaciones Técnicas
- Tomacorriente 15 A compatible con sistemas residenciales
- Diseño compacto para instalaciones estándar
- Material resistente y duradero para uso prolongado
- Conexión lateral o posterior para cableado flexible
- Temperatura operación 0 ˚C a 40 ˚C
- Conector de tierra integrado para seguridad
