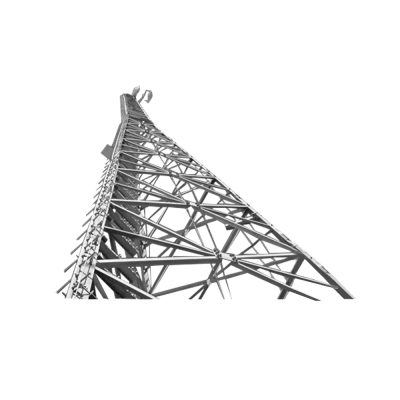

El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear diferentes tipos de torres, variando alturas y capacidades de carga.
El diseño SuperTitan KD cumple con el estándar ANSI-TIA-222 F & G.
Especificaciones
- Tipo: Autosoportada
- Altura Total: 42.672 m (140′)
- Línea: S-610
- Estándar: TIA/EIA-222
- Acabado: Galvanizado por inmersión en caliente
- Secciones incluidas: 6 a 19
- Altura por sección: 10′ (3m)
Capacidad de Carga
| Capacidad de carga | Velocidad de viento | ||
|---|---|---|---|
| Condiciones de carga | 90 mph (144.8km/hr) |
105 mph (168.9 km/hr) |
120 mph (193.1 km/hr) |
| Área de antenas permisibles en pies cuadrados (ft²). EIA Rev. Clase 1: 0.75′ Hielo |
52 | 18 | – |
| Área de antenas permisibles en pies cuadrados (ft²). EIA Rev. Clase 2: 0.75′ Hielo |
36 | 6 | – |
Aplicaciones
- Servicios de emergencia (policía, bomberos, etc.)
- Sistemas SCADA
- Ideal para estaciones base con mayor carga parámetros
- Torres para instalación de estación base
Diferenciadores de la Línea SUPER TITAN
- Altura máxima de 190 pies
- Nuevo empaque innovador
- Reduce drásticamente los costos de flete
- Plazos de entrega reducidos
Accesorios complementarios (No Incluidos)
Escalerilla de asenso tipo peldaños:
- 7 x TRY-ST-STEP10 Peldaños individuales en paquetes de 10 piezas para secciones 3 a 12
- 7 x TRY-ST-STEPW Peldaños soldados a barra para secciones 13 a 21
Sistema de Empaque Optimizado
Instalación Típica de Torre
Instalación en condiciones de Nieve
Especificaciones Técnicas
- Altura máxima de torre de 190 pies
- Configuración modular para diferentes alturas y capacidades
- Cumplimiento con estándar ANSI-TIA-222 F G
- Galvanizado por inmersión en caliente
- Resistencia a vientos de hasta 120 mph
- Sistema de empaque optimizado para reducir costos
