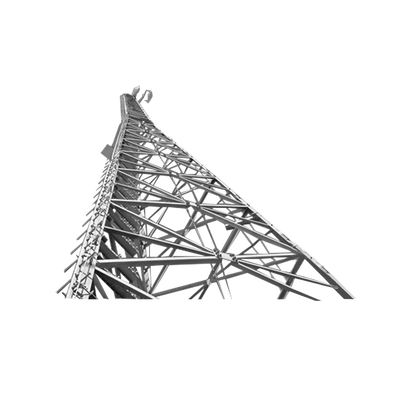

El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear difrentes tipos de torres, variando alturas y capacidades de carga.
El diseño SuperTitan KD cumple con el estándar ANSI-TIA-222 F & G.
Especificaciones:
-Tipo: Autosoportada.
-Altura de cada sección: 10′ (3m).
-Altura Total: 54.864 m (180′).
-Modelo: S-410
-Diseñado para cumplir con el estándar TIA/EIA​-222.
|
Capacidad de carga |
Velocidad de viento |
||
|
Condiciones de carga. |
90 mph |
105 mph |
120 mph |
|
Área de antenas permisibles en pies cuadrados (ft²). |
12 |
– |
– |
|
Área de antenas permisibles en pies cuadrados (ft²). |
– |
– |
– |
Aplicaciones:
-Servicios de emergencia (policía, bomberos, etc.).
​-Sistemas SCADA.
-Ideal para estaciones base con mayor carga parámetros.
-Torres para instalación de estación base.
Diferenciadores de la Línea SUPERTITAN
-Altura máxima de 190 pies.
-Nuevo empaque innovador.
-Reduce drásticamente los costos de flete.
-Plazos de entrega reducidos.
Accesorios complementarios (No incluidos).
Cantidad Modelo Descripción
10 TRY-ST-STEP10 Peldaños tipo Perno para Torres. Secciones 1 a 12 kit con 10 pzas.
8 TRY-ST-STEPW Escalera de 3 m Tipo Perno con Sección Soldada para Torres. Secciones 13 a 21.
1 TRY-ST-LV190 Línea de Vida hasta 57.9 m (190 pies). Compatible con línea Super Titan.
1 TRY-TLR Punta Pararrayo Maciza para Estructura de Torres.
1 TRY-ST-GROUND3 Sistema de Aterrizaje en 3 Piernas para torres ST.
62 TRYSTBRKT4H Bracket Guía de Cable de 4 orificios para torre ST.
1 TRYSTANTIC13 Sistema antiescala para torre, secciones 13-21.
3 EIGSLSE*
Lámpara de Obstrucción Autónoma con Led color rojo con Panel Solar.
3 HLU3TA Base para Lámpara de Obstrucción EIGSLE.
*Dos en la punta y 1 a 2/3 partes.
Sistema de Empaque Optimizado:
Instalación típica de Torre:
Instalación en condiciones de Nieve:
