Aplicaciones

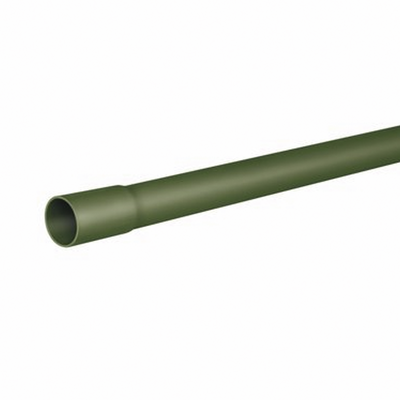

La tubería conduit tipo ligero está especialmente diseñada para la conducción de cables eléctricos, en usos como instalaciones eléctricas, industriales, domésticas, de voz y datos en una casa habitación, comercio, etc. Propio para instalaciones en obras donde el concreto lo cubrirá.
La tubería conduit tipo ligero se elabora mediante un compuesto de Policloruro de vinilo (PVC) sin plastificante, con celda de clasificación 12454 de acuerdo a la NMX-E-031. La tubería conduit tipo ligero se fabrica de acuerdo a la NMX-E-012-SCFI vigente.
La unión de estas tuberías se lleva a cabo por medio de la interconexión directa de un casquillo termoformado e integrado al tubo, o por medio de un cople de PVC inyectado y que facilita su inserción.
El cumplimiento de todo lo antes mencionado, garantiza completamente el correcto funcionamiento del producto, así como su vida útil. Cumple con los más altos estándares de seguridad y gracias a su rigidez dieléctrica son un buen aislante en las instalaciones, evitando cortocircuitos y/o fugas de potencial eléctrico del cable al ducto.
Características
- Diámetro Nominal: 1 1/2′ (38 mm)
- Diámetro Exterior: 44 – 44.4 mm
- Espesor de Pared: 1.5 – 1.9 mm
- Diámetro de entrada casquillo: 44.6 – 45.2 mm
- Diámetro terminal de casquillo: 44.1 – 44.7 mm
- Longitud Casquillo: 27.8 mm
Nota: La longitud de las tubería es de 3 000 mm ± 0.5% (15 mm)
Especificaciones Técnicas
- Compuesto PVC clase 12454 según NMX-E-031
- Interconexión directa con casquillo termoformado integrado
- Cumple NMX-E-012-SCFI para instalaciones seguras
- Alta rigidez dieléctrica para aislamiento eléctrico
- Diseñado para instalaciones bajo cubierta de concreto
- Dimensiones precisas con tolerancia de 15 mm
