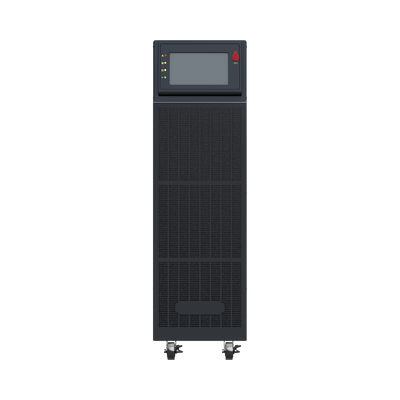

UPS LP20KYDC – Sistema de Respaldo Trifásico de Alta Eficiencia (20 kVA / 20 kW)

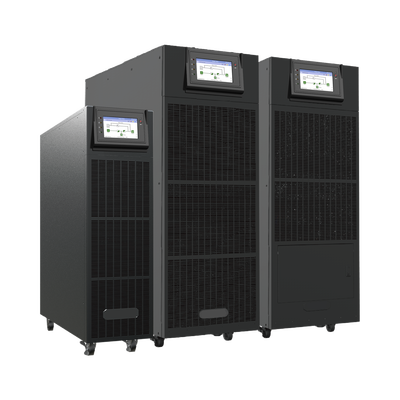

Serie LP10-100KYDC | UPS en Línea sin Transformador | Doble Conversión Online
El modelo LP20KYDC es un UPS trifásico sin transformador, diseñado con tecnología de doble conversión en línea, que ofrece protección eléctrica estable y continua en aplicaciones críticas. Con 20 kVA / 20 kW de capacidad y un factor de potencia de salida 1.0, es una solución ideal para centros de datos, sistemas de telecomunicaciones, entornos industriales y aplicaciones de misión crítica.
Equipo no incluye banco de baterías externo ni baterías internas, se deben cotizar por separado, consultar con departamento de ingeniería modelo y cantidad adecuada.
Características Principales:
Rendimiento energético superior:
- Eficiencia de hasta 94% gracias a su tecnología de inversor de 3 niveles.
- Entrada y salida trifásicas (3Ph+N+PE) con onda sinusoidal pura.
- Alto factor de potencia de entrada ≥0.99 y baja distorsión armónica THDi ≤3%.
Alta confiabilidad:
- Rango de voltaje de entrada de 132–275 Vac, sin reducción de potencia a partir de 176 Vac.
- Capaz de alimentar cargas desequilibradas, inductivas o capacitivas.
- Tiempo de transferencia de 0 ms entre línea, batería y bypass.
Escalabilidad flexible:
- Soporta hasta 6 unidades en paralelo con uso de baterías compartidas.
Gestión inteligente:
- Múltiples interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco, ranura inteligente y tarjeta de relevadores (opcional).
- Pantalla LCD remota compatible.
Compatible con generador:
- Función Power Walk-In para reducir picos de corriente al iniciar con generador.
- Función LBS para sincronizar dos sistemas UPS independientes.
Especificaciones Técnicas:
Entrada:
- Voltaje nominal: 208/120 Vca o 220/127 Vca
- Rango de voltaje:
- 132–275 Vac para 50% de carga
- 176–275 Vac para 100% de carga
- Frecuencia: 40–70 Hz (auto detección)
- Factor de potencia: ≥0.99
- THDi: ≤3%
Salida:
- Voltaje: 208/120 Vca o 220/127 Vca
- Regulación: ±1%
- Frecuencia:
- Modo línea: configurable ±1% a ±10%
- Modo batería: 50/60 Hz ±0.02%
- Factor de potencia de salida: 1.0
- Factor de cresta: 3:1
- Distorsión armónica (THDv): ≤2% (lineal), ≤5% (no lineal)
- Sobrecarga:
- 110% – 60 min
- 125% – 10 min
- 150% – 1 min
- 150% – 1.2 s (apagado del inversor)
Eficiencia:
- Mayor a 94%
Baterías:
- Configuración flexible: 16 a 26 baterías por grupo
- Voltajes compatibles: ±192 a ±312 Vcd
- Corriente de carga máxima: 40 A
Protección y alarmas:
- Protección contra: cortocircuito, sobrecarga, sobretemperatura, batería baja, fallo de ventilador
- Alarmas: red anormal, sobrecarga, batería baja, falla del UPS
Ambiente:
- Temperatura de operación: 0–40 °C
- Humedad: 0–95% sin condensación
- Altitud: 1500 m)
- Nivel de ruido: <66 dB
Físico:
- Dimensiones: 400×935×1065mm
- Peso: 150 kg
Certificaciones:
- Seguridad: UL 1778, CSA 22.2-107.3-14
- EMC: FCC Parte 15 Subparte B, ANSI C63.4 2014
- Energía: Energy Star 2.0
NOTA:
- Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados.
- Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas.
- El equipo es tipo torre, no es posible montarlo en rack.
- Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.).
Especificaciones Técnicas
- 20 kVA / 20 kW con factor de potencia 1.0
- Tecnología de doble conversión online sin transformador
- Eficiencia energética superior del 94% con inversor de 3 niveles
- Entrada y salida trifásicas (3F+N+PE) con onda senoidal pura
- Rango ampliado de voltaje de entrada 132-275 VAC
- 6 interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco y relé
