Especificaciones

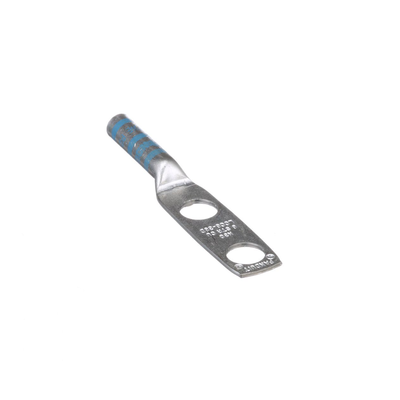

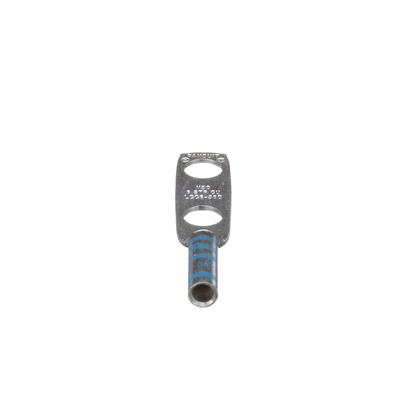

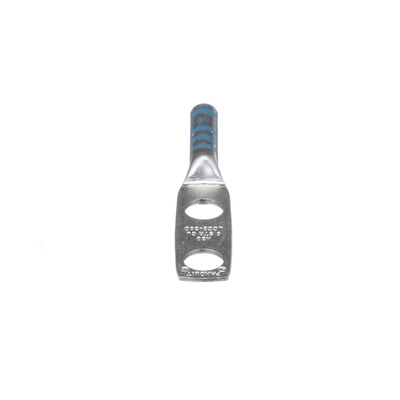

| Tipo de producto | Conectores de compresión de cobre estañados – Talones |
| Material de base | Cobre |
| Cantidad de orificios para tornillos prisioneros | 2 |
| Tipo de tambor | Tambor largo son mirilla de inspección |
| Entrada del tambor | Beveled |
| Tipo de lengüeta | Estándar |
| Ángulo de lengüeta | Recto |
| Mirilla de inspección | No |
| Acabado/recubrimiento | Estañado |
| Tamaño de orificio para tornillo prisionero (in) | 3/8 |
| Tamaño de orificio para tornillo prisionero (mm) | 9.5 |
| Espaciado de orificio para tornillo prisionero (in) | 1 |
| Espaciado de orificio para tornillo prisionero (mm) | 25.4 |
| Tamaño de conductor de código de cobre (AWG) | 6 |
| Largo de tambor (in) | 1.07 |
| Largo de tambor (mm) | 27.2 |
| Ancho de lengüeta (in) | 0.62 |
| Ancho de lengüeta (mm) | 15.7 |
| Grosor de lengüeta (in) | 0.06 |
| Grosor de lengüeta (mm) | 1.5 |
| Longitud total (in) | 3.15 |
| Longitud total (mm) | 80 |
| Cumple las normas | C22.2 n.º 65-13, 486A-486B Archivo n.º E52164 |
| Clasificación de temperatura CSA (°C) | 90 |
| Clasificación de temperatura UL (°C) | 90 |
| Tensión máxima (kV) | 35 |
| Código de color | Azul |
| Número de índice de matriz Panduit™ | P24 |
| Número de índice de matriz Burndy | 7 |
| Número de índice de matriz T & B | 7 |
| Longitud de la banda del cable (in) | 1-1/8 |
| Longitud de la banda del cable (mm) | 28.6 |
| Nota | Consult cable manufacturer for voltage stress relief instructions with applications greater than 2000 V |
| Submarca | Pan-Lug™ |
| Caracts. pza. | Estañado para inhibir la corrosión, tambor con codificación por color, nivel 3 de NEBS. |

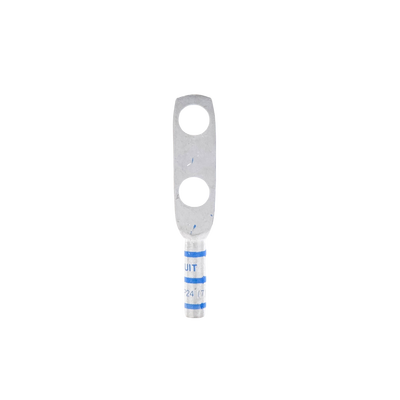

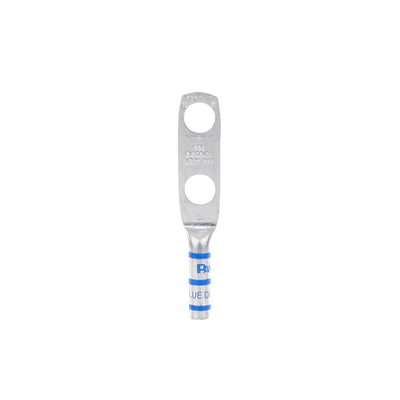

| Tipo de producto | Zapata de compresión |
| Material de base | Cobre |
| Cantidad de orificios para tornillos prisioneros | 2 |
| Tipo de tambor | Longitud de tambor estándar con mirilla de inspección |
| Entrada del tambor | Biselado |
| Tipo de lengüeta | Estándar |
| Ángulo de lengüeta | Recto |
| Mirilla de inspección | Yes |
| Acabado/recubrimiento | Estañado |
| Tamaño de orificio para tornillo prisionero (in) | 3/8 |
| Tamaño de orificio para tornillo prisionero (mm) | 9.5 |
| Espaciado de orificio para tornillo prisionero (in) | 1 |
| Espaciado de orificio para tornillo prisionero (mm) | 25.4 |
| Tamaño de conductor de código de cobre (AWG) | 6 |
| Largo de tambor (in) | 0.81 |
| Largo de tambor (mm) | 20.6 |
| Ancho de lengüeta (in) | 0.62 |
| Ancho de lengüeta (mm) | 15.7 |
| Grosor de lengüeta (in) | 0.06 |
| Grosor de lengüeta (mm) | 1.5 |
| Longitud total (in) | 2.83 |
| Longitud total (mm) | 71.9 |
| Cumple las normas | Certificado por CSA C22.2 N.º 65-13; listado UL para 486A-486B, archivo n.º E52164; NEBS nivel 3 |
| Clasificación de temperatura CSA (°C) | 90 |
| Clasificación de temperatura UL (°C) | 90 |
| Tensión máxima (kV) | 35 |
| Código de color | Azul |
| Número de índice de matriz Panduit™ | P24 |
| Número de índice de matriz Burndy | 7 |
| Número de índice de matriz T & B | 24 |
| Longitud de la banda del cable (in) | 7/8 |
| Longitud de la banda del cable (mm) | 22.2 |
| Nota | Consulte con el fabricante del cable las instrucciones para la estabilización de la tensión con aplicaciones superiores a los 2000 V |
| Submarca | Pan-Lug™ |
| Caracts. pza. | Estañado para inhibir la corrosión, tambor con codificación por color, mirilla de inspección, nivel 3 de NEBS. |
