La serie DSX CableAnalyzer™ es la solución de certificación de cobre de la familia de productos de certificación de cableado Versiv™. La serie DSX incluye el DSX-8000, que puede certificar hasta cableado de Cat 8/2 GHz, y el DSX-5000, que puede certificar hasta Cat 6A/Clase FA/1 GHz. A la línea de productos Versiv también se le puede incuir los módulos de certificación OLTS de la fibra, OTDR y de inspección de la fibra Versiv reduce los costes totales de certificación hasta en 2/3, sumando hasta un 10 % al balance final de cada proyecto. Aparte del tiempo de prueba más rápido (8 segundos para Cat 6A), que juega su papel, el sistema está diseñado desde cero para reducir errores y optimizar la certificación. La integración completa con el servicio en la nube LinkWare Live le permite al administrador de proyectos configurar los comprobadores de forma remota, monitorizar el avance del trabajo e incluso localizar el comprobador desde cualquier dispositivo inteligente.

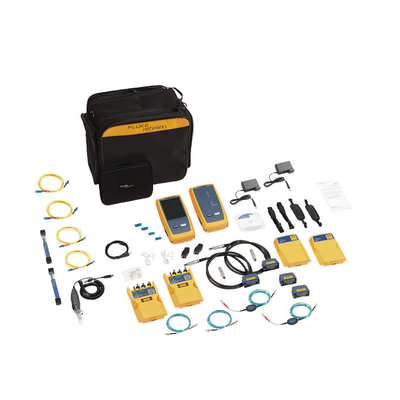

El equipo Incluye:
- 1 unidad principal y unidad remota Versiv
- 2 módulos DSX-8000 CableAnalyzer
- 2 módulos OLTS Quad CertiFiber Pro
- Juego de adaptadores de enlace permanente de Cat 8/Clase I
- Juego de adaptadores de canal de Cat 8/Clase I
- 2 auriculares
- 2 correas de mano
- 2 correas de hombro
- Maletín de transporte
- Cable de interfaz USB
- 2 cargadores de CA
- 2 acopladores universales
- 2 terminadores AxTalk
- Sonda USB para inspección de vídeo con 4 puntas
- 2 limpiadores Quick Clean (1,25/2,50 mm)
- 2 adaptadores LC/LC símplex
- Kit de TRC multimodo SC/LC de 50 µm compatibles con el flujo restringido (Encircled Flux)
- Kit de TRC monomodo SC/LC
- Maletín de transporte para los cables de referencia de comprobación (TRC),
- Wi-Fi integrado
- Declaración de calibración y guías de introducción
Especificaciones Técnicas:
| Certificación de cobre | ||
| DSX-8000 CableAnalyzer™ | DSX-5000 CableAnalyzer™ | |
| Tiempo de comprobación de Cat 6A/Clase EA | 8 segundos | 10 segundos |
| Tiempo de comprobación de Cat 8/Clase I/II | 16 segundos | |
| Tiempos de las pruebas de diagnóstico HDTDX/HDTDR | ≈ 3 segundos | ≈ 3 segundos |
| Memoria interna | ≈ 5.000 Cat 8 con gráficos; ≈ 12.000 Cat 6A con gráficos | ≈ 12.000 Cat 6A con gráficos |
| > Precisión de Nivel V (1 GHz) | ✓ | ✓ |
| Precisión de Nivel VI/2G (2 GHz) | ✓ | |
| Medición del desequilibrio de resistencia | ✓ | ✓ |
| Prueba de integridad del apantallamiento y distancia a fallos | ✓ | ✓ |
| Medición de TCL | ✓ | ✓ |
| Medición de ELTCTL | ✓ | ✓ |
| Medición de CDNEXT | ✓ | ✓ |
| Medición de CMRL | ✓ | ✓ |
| Funcionalidad Alien XTalk integrada | ✓ | ✓ |
| Adaptador de canal | Rango de 2 GHz | Rango de 1 GHz |
| Adaptador de enlace permanente | Rango de 2 GHz | Rango de 1 GHz |
| Accesorios opcionales | ||
|---|---|---|
| Adaptador para latiguillos | Patch Cords de Cat 5e, 6 y 6A | Patch Cords Cat 5e, 6 y 6A |
| Adaptador coaxial | ✓ | ✓ |
| Adaptador M12 | ✓ | ✓ |
| Adaptador TERA | ✓ | ✓ |
| GG45/ARJ45 | ✓ | ✓ |
