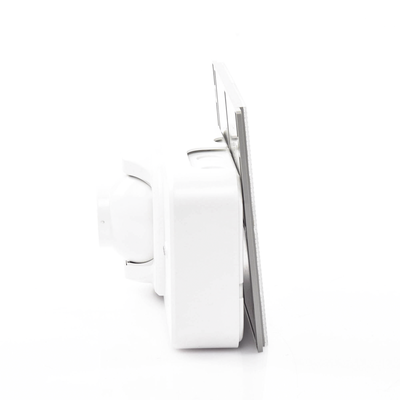

El OSI-RI-FL es un detector de humo de haz óptico lineal de tipo reflector direccionable inteligente. Es especialmente adecuado para proteger grandes áreas abiertas con techos altos, donde los detectores de humo tipo spot son difíciles de instalar y mantener. Las aplicaciones ideales incluyen almacenes, atrios, suspensiones de aeronaves, estadios deportivos y salas de conciertos. El haz opera principalmente sobre el principio de oscurecimiento de la luz utilizando infrarrojos. El detector OSI-RI-FL es un transmisor / receptor combinado que se puede conectar directamente a un circuito detector inteligente en modo LiteSpeed® o CLIP.
Los OSI-RI-FL están limitados a la cantidad que la corriente que un panel Fire-Lite puede entregar. Un detector en espera puede consumir hasta 20mA y en alarma 22mA. Esto limita a cualquier panel de Fire-Lite Es recomendable utilizar 1 OSIRIFL en un ES50X, en paneles como el ES200X, ES1000X, se puede usar de 1 a 3, limitando la cantidad de dispositivos en el mismo lazo como detectores y otros modulos.
Características
- Unidad combinada transmisor / receptor
- Carcasa / tapa para pintar
- Amplio campo de visión de 12°
- Alineación de haz rápida, fácil e intuitiva indicada por direccional Flechas led
- La cobertura de largo alcance de 16-328 pies (5-100 m) es estándar; no se requiere un kit separado de largo alcance
- Altamente resistente al movimiento de edificios; tolera ±1° movimiento
- Resistente a fuentes de luz fuertes; no alarma cuando está saturado por la luz del sol
- Resistente a la intrusión de objetos sólidos
- Ajustes de nivel de umbral de sensibilidad automática y compensación de deriva
- Ajuste de haz horizontal de 50° y vertical de 20°
- Calentador de imagen incorporado
- Estación de prueba remota capaz de realizar pruebas de humo simuladas electrónicamente desde el nivel del suelo
- Indicadores LED de estado visible desde la parte frontal e inferior
- Bloques de terminales extraíbles enchufables

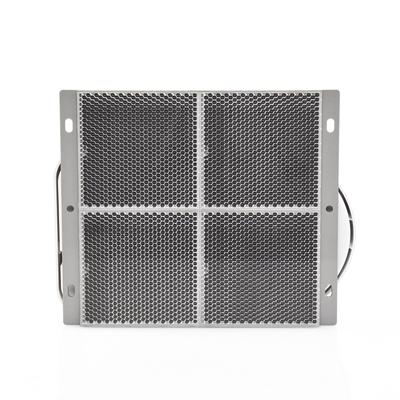

- Kit de calentador opcional disponible para el reflector
Especificaciones
- Voltaje de operación: Nominal 24VDC
- Máximo 32 VDC
- Mínimo 15 VDC
- Corriente máxima en standby:
- 13 mA @ 32 VDC
- 14 mA @ 24 VDC
- 20 mA @ 15 VDC
- Corriente máxima en alarma:
- 22 mA @ 32 VDC
- 15 mA @ 24 VDC
- 22 mA @ 15 VDC
Comparativa OSIRIFL vs OSID
Pasos de alineación
Especificaciones Técnicas
- Detector óptico lineal para grandes áreas abiertas
- Haz infrarrojo con oscurecimiento de luz
- Transmisor/receptor integrado para fácil instalación
- Consumo en espera de hasta 20 mA
- Compatibilidad con 5 detectores por bucle Fire-Lite
- Rango de detección de 5 a 100 metros
