Descripción
- Controlador los lazos SLC por cortocircuito
- Indicación de estado de falla por LED
- No utiliza una dirección de lazo
Detalles técnicos
- Código Producto: 0400-01079
- Función: Aislador de cortocircuito para lazos SLC

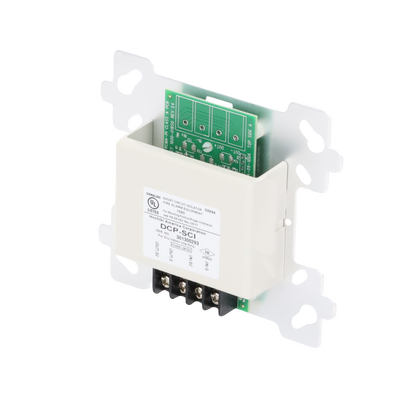

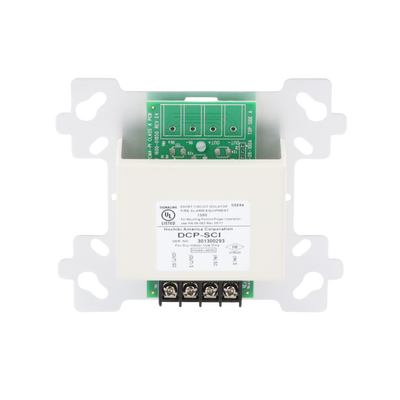

- Tipo: DCP-SCI
Configuración de cableado clase A
El aislador de cortocircuito DCP-SCI debe ubicarse entre cualquier dispositivo en el lazo SLC. En el caso de un cortocircuito en el lazo SLC, los dos aisladores adyacentes (los aisladores más cercanos a la izquierda y derecha de la sección en cortocircuito) se activarán y se encenderán sus respectivos indicadores LED. Todos los dispositivos entre los aisladores de cortocircuito activos perderán la comunicación. Esto evitará la falla completa del bucle. Tras la eliminación de la condición breve, los DCP-SCI restaurarán automáticamente todo el ciclo al estado operativo normal.
Características estándar
- Se puede colocar en cualquier ubicación en el lazo SLC
- Verifica si la línea está en cortocircuito al encenderse. Si la línea es normal, el relé volverá a activarse. Si un linea corta se detecta, el descanso permanece abierto
- Indicación de un cortocircuito único por un LED amarillo
Especificaciones Técnicas
- Aislador de cortocircuito para lazos SLC
- Indicación de falla mediante LED amarillo
- Compatible con cableado Clase A
- Aislamiento automático sin intervención manual
- No requiere dirección de lazo SLC
- Detección precisa de cortocircuitos en lazo
