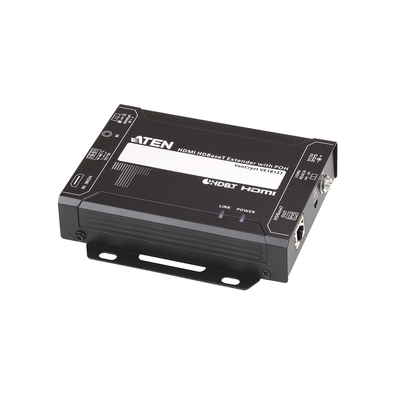

Solución ideal para conectar equipos en ubicaciones remotas de hasta 100 m a través de un solo cable Cat 5e/6/6a. Con el modo de largo alcance habilitado, el VE1812 puede extender la señal HDMI hasta 150 m a 1080p. Admite paso de señalización RS-232 e IR, lo que permite a los usuarios controlar el dispositivo fuente HDMI desde la unidad receptora (VE1812R) y al mismo tiempo acceder al dispositivo de visualización HDMI desde la unidad transmisora ​​(VE1812T). Las señales IR también se pueden extender en ambas direcciones. Cuenta con alimentación a través de HDBaseT (PoH) que envía energía de Tx a Rx a través de un cable Cat 5e/6/6a sin ninguna fuente de alimentación adicional. El VE1812 es compatible con HDMI (3D, Deep Color, 4K) y HDCP. Al transmitir HDMI/4K con un cable Cat 6a o ATEN 2L-2910 Cat 6, la distancia máxima puede alcanzar hasta 100 metros..
Características generales

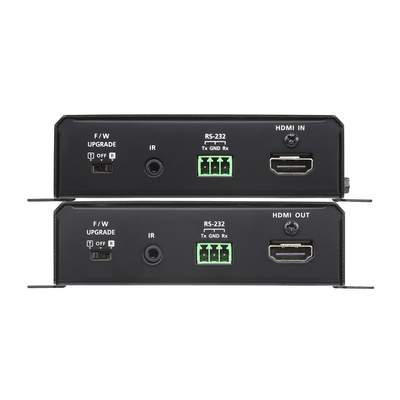

- Video Input VE1812T:
- 1x HDMI tipo A hembra (negro)
- Impedancia: 100 Ω
- Max Distancia: 3 metros

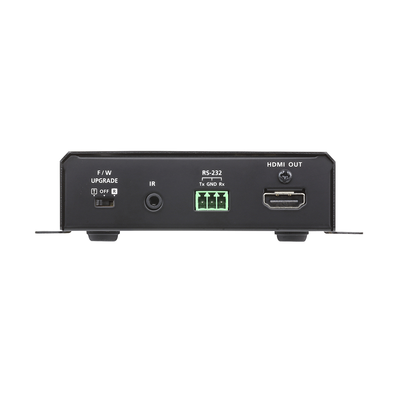

- Video Output VE1812R:
- 1x HDMI tipo A hembra (negro)
- Impedancia: 100 Ω
- Max Distancia: 3 metros
- Audio:
- Input VE1812T: 1x HDMI tipo A hembra (negro)
- Output VE1812R:1x HDMI tipo A hembra (negro)
- Control VE1812T-VE1812R
- Max. Velocidad de datos: 10,2 Gbps (3,4 Gbps por carril)
- Max clock pixel: 340 MHz
- Cumplimineto: HDMI (3D, color profundo, 4K) Control de electronica de consumo (CEC), compatible con HDCP 2,2
- Max. Resoluciones/ Distancia: Hasta 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910Cat6); 1080p a 100 m (Cat 5e/6/6a) *Compatible con 4K: 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)

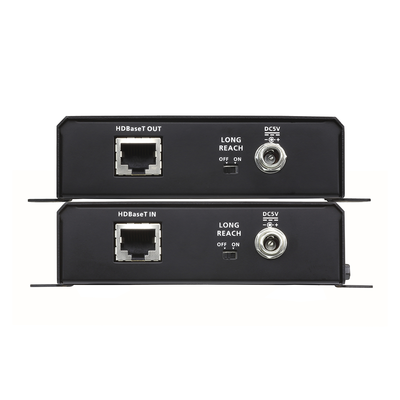

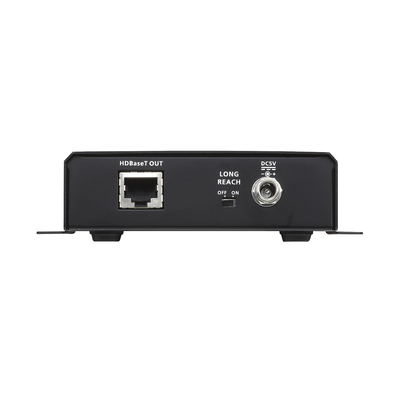

- Conectores VE1812T-VE1812R
- 1x RJ-45 hembra
- Power VE1812R: 1 x conector CC (negro) con bloqueo o 1 x RJ-45 (alimentación sobre HDBaseT, POH)
- Power VE1812T: 1 x conector CC (negro) con bloqueo
- Alimentación
- 1 x Toma de CA de 3 clavijas
- 100-240 VCA; 50-60 Hz; 1,0 A
- Consumo de energía
- VE1812R: CC 5 V: 4,26 W: 20 BTU, POH: 5,33W: 25BTU
- VE1812T: CC 5 V: 3,2 W: 15 BTU
- Control VE1812T-VE1812R
- RS-232: Conector: 1 x bloque de terminales, 3 polos, Velocidad de transmisión: 19200, bits de datos: 8, bits de parada: 1, sin paridad y control de flujo
- IR: 1 x Mini conector estéreo hembra (negro)
- Condiciones ambientales VE1812T-VE1812R
- Temperatura de funcionamiento 0-40 ℃
- Temperatura de almacenamiento -20 – 60°C
- Humedad HR del 0 – 80%, sin condensación
- Propiedades físicas
- Carcasa Metálica
- Peso: 7,05 kg (15,53 libras)
- Dimensiones (LA x AN x AL) con soporte : 14,04×12,30×3,00cm
1x Transmisor VE1812 HDMI HDBaseT con PoH, 1x Receptor HDMI HDBaseT VE1812 con PoH, 1x adaptador de corriente, 1x transmisor de infrarrojos, 1x receptor de infrarrojos, 2x bloques de terminales RS-232, 1x Instrucciones de usuario.
