Name: Tablilla de refacción para barreras Doorking 1601 / 1602 / 1603
Brand: DKS DOORKING
SKU: 1601-010
Availability: InStock

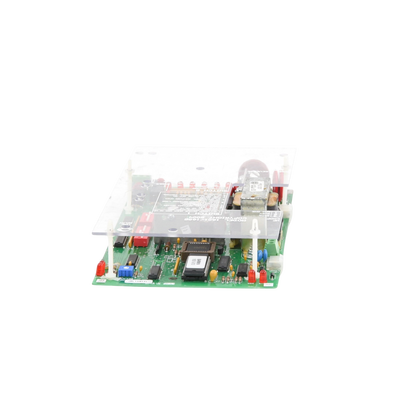

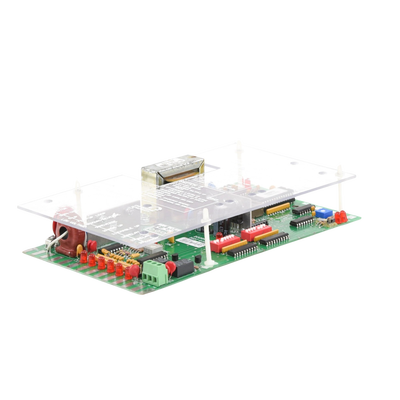

Tablilla de refacción para barreras Doorking 1601 / 1602 / 1603

$11,010.00

Peso

0.01 kg

Dimensiones

29 × 23 × 7 cm

Marca

DKS DOORKING

10 disponibles

Características Técnicas

Modelo: 1601010
Compatibilidad: Barreras Doorking modelos 1601, 1602
Aplicación: Control de acceso vehicular
Material: Resistente a intemperie
Instalación: Montaje en pad de concreto

Especificaciones Eléctricas

Voltaje: 115 VAC
Conexión: Alta tensión (requiere conexión a tierra)
Interruptores DIP: Configuración de funciones
Conexión de sensores: Terminales para sensores de contacto y no contacto

Configuración

SW1-1: Modelo 1601 (OFF), 1602 (ON)
SW1-7: Temporizador automático (1-59 segundos)
SW2-4: Funcionamiento de bucle de bajada
SW1-5: Activación de relé (DOWN loop o UP loop)

Dimensiones

Montaje: Pad de concreto (48h curado)
Altura de sensor: 21′ típico, 27.5′ máximo
Conducción: 4′ mínimo sobre el suelo

Seguridad

Requiere conexión a tierra
Reversa con retardo de 0.5 segundos
Requiere área despejada para operación manual
Separación de acceso peatonal

Aplicaciones

Carriles de entrada vehicular
Control de tráfico unidireccional
Instalación con bucles de detección
Operación con sensores ópticos

Configuración DIP-Switch

SW1-1: 1601 (OFF), 1602 (ON)
SW1-7: Temporizador automático (1-59 seg)
SW2-4: Función bucle/reversa
SW1-5: Relé activado por bucle

Funciones Principales

Parada durante ciclo de bajada
Memoria múltiple de entradas
Prueba automática de funcionamiento
Uso de 360° o 180° de engranaje

Conexiones

Bucle de detección (no incluido)
Conector para detector de bucle
Conexión para antena externa
Conexión para sensores de seguridad

Notas de Instalación

Verificar configuración DIP-Switch antes de encender
Permitir curado completo del concreto (48 horas)
Montar el brazo con operador en posición de bajada
Verificar conexiones eléctricas y conexión a tierra
Consultar manual de instalación para configuraciones avanzadas

Precauciones

Nunca usar para acceso peatonal
Evitar operación manual sin asegurar área despejada
No modificar configuración sin apagar el equipo
Mantener manual de instalación para referencia
No instalar en áreas con interferencia eléctrica

Manual de Referencia

Para configuraciones avanzadas, instalación y seguridad, consultar el manual de instalación/usuario de DoorKing, y el manual de bucles de detección.

Ubicación

Fabricado por DoorKing, Inc. en Estados Unidos (120 S. Glasgow Avenue, Inglewood, CA 90301)

Referencia

Documento de referencia: 1601-366-F-7-16

Especificaciones Técnicas

Compatibilidad con modelos 1601, 1602 y 1603
Material resistente a intemperie y alta durabilidad
Configuración vía interruptores DIP precisos y versátiles
Conexión para sensores de contacto y no contacto
Temporizador automático ajustable de 1 a 59 segundos
Función de reversa con retardo de 0.5 segundos
